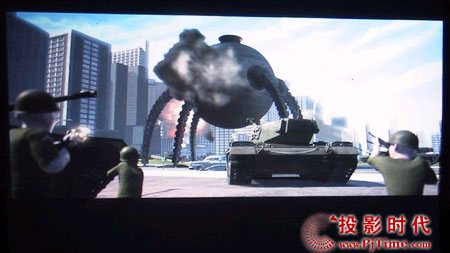

自制投影機大功告成，下面就來看效果啦 開始測試,畫面 60寸用相機的夜景模式拍攝(拍出來的畫面比實際的畫面亮一點)

從這張圖片上來看，還不錯

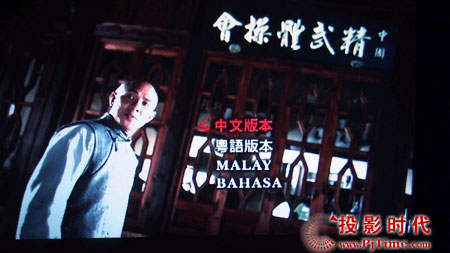

畫面二

因?yàn)槭菃伟媸降模�所以每個點都會看到RGB三種顏色（跟直視型顯示器一樣），此次DIY的投影是采用的3.5寸 640x480的顯示板,最高也到640x480,雖然接電腦 XGA的分辨率的畫面是會出來,不過字會變糊。另外采用這塊顯示有菜單可以選擇,也可用遙控器選擇,有VGA端子,S端子,VIDEO復合端子,再非VGA的模式下,還可調整顏色及色相及銳利度。

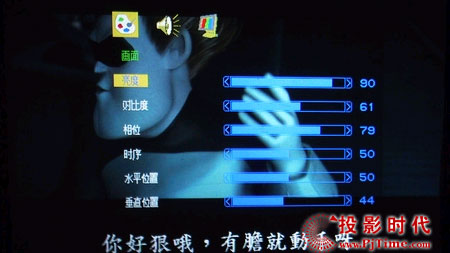

以下是VGA 模式的菜單內容：

其實每一個場地及拍攝的標準都不一樣,我是在全黑的環境下用夜景模式拍攝 50寸~60寸,使用水泥平光白墻壁,實際看的畫面會比較暗一點,自己做投影機的好處,就是價格便宜,但做出來就是非常陽春,以這套 3.5寸的套件,定價為人民幣1750元(不含運費)。

不過不建議買 3.5寸的,直接買 8.4寸 1024x768 的比較超值,面板越大,所需的光源越高,相對的對比及解析度就好很多,不過如能拿到 1280x800 的小尺寸面板,會適合看HDTV的電影使用。

自制投影機最大的難題的就是如何控制有效光源，這套3.5寸套件有一個問題,也就是面板是只有 3.5寸,但前后的放大透鏡約有6寸~7寸,為了施工方便,所以只好將3.5寸的面板貼到6寸的壓克力板上,其余都貼黑布擋掉光源,所以最好的方式是,液晶顯示面板和放大透鏡的面板一樣大是最好,所以建議是使用 XGA 8.4寸的面板。

 另外要解決漏光的問題,但是漏光通常和散熱是相反的,整臺外殼做的越不漏光,光軸也很準,則一定不會有四邊模糊,或光源不均勻的問題。

 好了DIY投影機大功告成,窮人也能享受投影了哈哈而且只花很少的錢。性價比很高啊不過要得到好的效果還要經過不斷的調試和磨合 。
