第 23 屆中國國際光電博覽會（CIOE2021）將于2021年9月16-18日在深圳國際會展中心舉辦！作為一家集技術研發和專業化生產于一體的高科技光電技術公司，瓏璟光電將攜最新二維擴瞳陣列光波導技術的模組產品參與此次光電博覽盛會。

    據悉，瓏璟光電的二維擴瞳陣列光波導產品采用了右上角耦入形式，模組重量小于20g，F(xiàn)OV高達50°，出瞳距離達20mm以上，眼動范圍15x12mm， 畸變<2%，透過率大于85%。

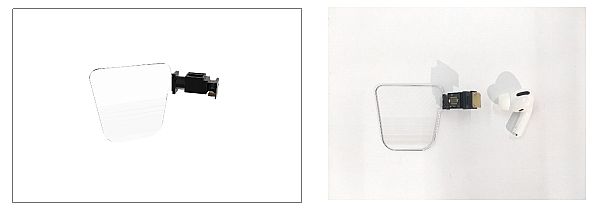

（瓏璟光電二維擴瞳陣列光波導模組）

    二維陣列光波導—真正的C端產品：效率高，色彩正

    1，顏色更加均勻

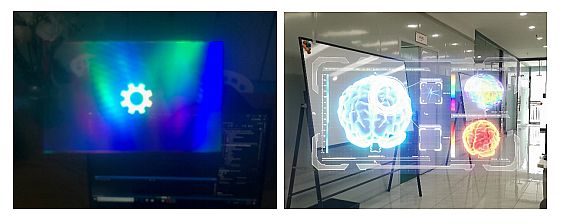

左圖：Hololens2顯示效果圖源自reddit網，右圖：瓏璟光電二維陣列波導圖

    2，正面透光明顯更少

左圖：Hololens2衍射波導圖，圖源自cnet網，右圖：瓏璟光電二維陣列波導圖

    3，對比度更高：陣列雜散光更少，更通透。

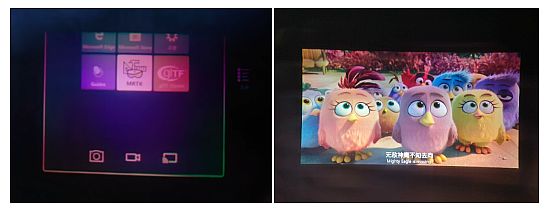

左圖：Hololens2顯示效果圖，右圖：瓏璟光電二維陣列波導顯示圖

    4，能量利用率更高：陣列光波波導片能量效率相較于衍射波導高10倍以上。

    一直以來，行業內陣列光波導存在三個難點：一是耦入部分的體積難以縮小，二是光波導固有的明暗條紋問題，三是量產難度大，而二維陣列又比一維陣列的工藝難度高了一個量級。

    那么，面對這些行業難題，瓏璟光電又是怎么做的呢？

    作為業界少數能實現陣列光波導量產和批量出貨的公司，早在2018年3月，瓏璟光電的第二代40°光波導產品就已經開始量產，到現在，瓏璟光電在陣列光波導加工方面已經具有豐富的經驗和優勢，擁有自主開發的設計軟件，自主開發的光學參數檢測系統，自主知識產權體系。

    2020年8月，瓏璟光電在深圳市深汕合作區時尚品牌產業園落成，面積達16400平方米，進一步構建起低成本、高質量光波導片及模組量產能力，為AR技術的全面落地奠定了基礎。當然，這也意味著瓏璟光電將具備更大量級的產能和探索新工藝研發路徑的試錯能力。

    針對二維陣列光波導，瓏璟光電也不斷攻克二維陣列波導的技術難題，經過不斷的技術迭代改良，生產出二維陣列光波導。既能擴大視場角、出瞳距離、眼動范圍，又能保證高保真的圖像質量；均勻性，色彩等性能指標達到國內領先水平；同時，采用了折衍混合光機思路，使得光機更加輕薄，產品耦入部分體積得以縮小。 在產品參數和效果上，也已經可以和國外頂尖廠商的產品相媲美。

    值得關注的是，瓏璟光電的60度二維陣列波導也即將面世，帶來更大的FOV，更大的Eyebox，和更佳的顯示效果，敬請期待。

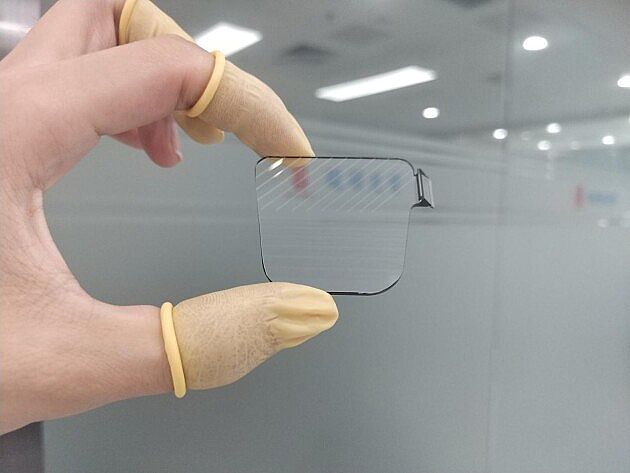

二維擴瞳陣列光波導產品助力消費級AR落地

    陣列光波導方案主要是運用幾何光學理論、光學設計仿真軟件和高精密的制造流程，在圖像質量上達到很高的水準。

    二維擴瞳陣列光波導方案則能同時實現垂直和水平雙向出瞳擴展，從而有效的增加出瞳距離和eyebox大小，顯著減少耦入部分投影光機的體積。在小的形狀因子條件上可以增大視場角，給用戶帶來極致的AR體驗。

    二維擴瞳陣列光波導方案，還解決了一維擴瞳陣列光波導光機體積與FOV、EYEBOX之間的矛盾。

    一維擴瞳陣列光波導產品中，光機體積與產品的FOV（視場角）直接正相關，F(xiàn)OV越大光機體積越大，存在一定的制約關系。但二維擴瞳的光波導技術的作用下，二維擴瞳陣列光波導產品可以在垂直和水平方向實現雙向擴瞳，即使小光機也能實現大FOV和大EYEBOX。

    需要注意的是，在AR眼鏡產品中，除了陣列光波導方案，目前主流的解決方案還包括棱鏡、Birdbath、自由曲面、離軸全息透鏡等。但這些方案幾乎都受限于體積，在C端應用中也有著一定的局限性。

    而在二維陣列光波導技術之外，衍射波導也被認為是有可能解決C端大批量量產產品的光學方案。不過，衍射波導方案也有一定的不足，如存在色散問題，主要表現為FOV和動眼框內的顏色不均勻即“彩虹效應”。加上由于衍射元件會形成多級次的衍射，在光波導顯示鏡片“外側”也會顯有其他級次的衍射能量，呈現出“外側漏光”現象。

    因此，二維陣列光波導技術因其輕薄外型和光線高透過率，被認為是較好的消費級AR眼鏡的光學方案，更加接近消費級AR的需求。
