什么是分布式拼接控制器

    分布式圖像拼接控制器使用TCP/IP網絡作為大屏幕信號傳輸載體，結構上允許輸入、輸出節點在地理上分散開來，具備極大地靈活性和擴展性。如圖1

    圖1

    分布式圖像拼接控制器采集端，采用實時影像數字采集技術，把各種視頻信號源（DVI/VGA信號，復合視頻信號，HDMI/SDI/YC 高清視頻等）變成統一的數字視頻信息。然后進行高質量的有損或者無損壓縮編碼，將視頻信息打包成能夠在以太網上傳輸?shù)腎P碼流。分布式控制器顯示端由一個個分離的解碼器組成，解碼器接收各種信號碼流并實時解碼，實現復雜的圖像層疊縮放顯示效果。分布式拼接系統具備圖像信號多點共享，網絡化圖像接入/輸出，移動終端預覽控制等功能。

    作為對比的集中式處理器，采用了FPGA加矩陣交換芯片的技術結構，所有輸入輸出信號以及數據交換，都必須在一個機箱里面完成。集中式處理器系統規模固定，多用于單一大屏、信號規模固定、簡單顯示疊加的應用場合。集中式處理器的核心在于各廠家自行設計制造的高速差分交換底板，該底板對于整個處理器的信號完整性、穩定性至關重要，往往一點故障就會導致系統整體崩潰。如圖2

    圖2

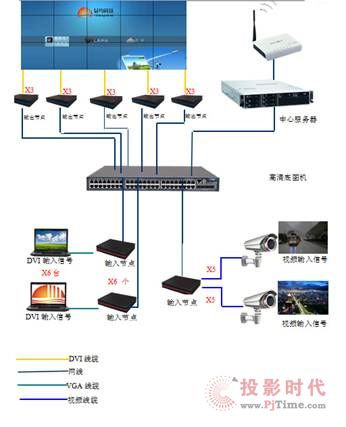

    分布式圖像拼接控制器由一個個獨立的功能模塊構成：圖像采集節點盒、交換機、圖像顯示節點盒、控制服務器及界面軟體。每個節點盒對應一至二路圖像信息，例如某大屏拼接應用中，有3×5規模DLP 箱體輸出， 6路DVI信號輸入，10路Video信號輸入。該項目對應的設備清單是： 15個DVI輸出節點盒， 6個DVI輸入節點盒，5個雙路視頻輸入節點盒，一個48口千兆交換機。（如圖3）系統規模如果在前期設計或者實際使用中發生調整，只需要簡單地增加或者更換某些節點盒即可，具備極大的整體靈活性和穩定性。

    圖3

    適合分布式圖像拼接控制器應用的領域通常具有以下特點：

    （1）拼接顯示屏規模龐大。（如圖4）隨著社會信息化的發展，人們需要更大的顯示墻綜合顯示多種多樣的信息，通常都在 24面屏以上，有的大系統可能是由多組屏幕和眾多單屏信號聯動組成，總數高達幾百面屏。分布式圖像拼接控制器采用物理分布架構，每個處理器單獨處理自己的信號，無論有多少信號需要顯示，相互之間沒有任何影響，從而能夠支撐超大規模的拼接顯示屏系統。傳統的集中式控制器則受限于插槽數目、處理能力、總線帶寬等因素，難以支撐大規模的拼接顯示墻。

    圖4

    （2）需要顯示的信號數量多。（如圖5）目前的大屏幕顯示系統中，通常需要同時顯示幾十路RGB信號，幾十路甚至上百路的視頻信號。在分布式圖像拼接控制器中，每路信號由一個單獨的處理器進行處理，確保信號能夠被實時處理。在傳統的集中式控制器中，多路信號處理需要搶占CPU資源和系統總線帶寬，因此難以應對多路RGB/視頻等信號的同時處理。

    圖5

    （3）需要高性能與高可靠度。（如圖6）大屏幕顯示墻主要應用于涉及國計民生的國家重點行業，大屏系統擔負著調度指揮、安全防范、事故預警和處理等重要職責，因此需要所有信號能夠?qū)崟r顯示，系統安全可靠，能夠7×24小時連續運行。優秀的分布式圖像拼接控制器采用高性能DSP或FPGA作為影像處理平臺，實現了實時影像處理和顯示。系統具有高性能、高可靠度、低功耗等優點，比較適合對安全性和可靠性要求高的領域。

    圖6

    （4）漸進擴充式大屏應用。（如圖7）現實的大屏工程中，越來越多的應用方要求大屏項目采用漸進式、分步驟的方式實施。例如，某大樓整體音視頻工程，一期實施指揮中心一個規模為5×10的DLP 大屏，二期實施兩個會議室規模為3×5的液晶拼墻，三期實施到中心大樓的聯動交互。三期工程要求信息共享，實時互動。對于這種應用方式，首先要求大屏拼接控制系統支持物理上分離布局，然后支持系統規模靈活擴充。網絡分布式拼接控制器在這種應用中體現了集中式無法比擬的優勢，對項目的分階段實施，項目款項的合理使用至關重要。

    圖7
