自電視劇《蝸居》播出后,一直都是大街小巷談論的話題,其貼近生活的描寫與熱點時事相結合,讓每個人都能在劇中找到自己的影子。房價飛漲,在大城市中有一套自己的房子已經成為年輕男女遙不可及的夢想。與《蝸居》海萍、蘇淳一樣,本文的主人公東哥同樣是畢業于上海的名牌大學,但其安身立命之所僅僅是一個租來的10平方米的房子,東哥稱之為“蝸室”。雖然日子過得苦些,但是東哥卻能苦中作樂,這源自于他一直的追求——組建屬于自己的家庭影院。東哥是一個玩了家庭影院很多年的忠實發燒友,雖然現今居住的地方僅有10平方米,但是憑借著多年的經驗,他還是組建出一個出色的影院空間。可以這么說,東哥的影院室是筆者見過細空間玩到好聲的其中一位燒友,他能將手上器材最大的潛力發揮出來,得到最佳的音樂與視覺效果。對于一個對影音擁有如此熱誠的人并且無懼困難建立私人影院的人,筆者是相當的佩服。

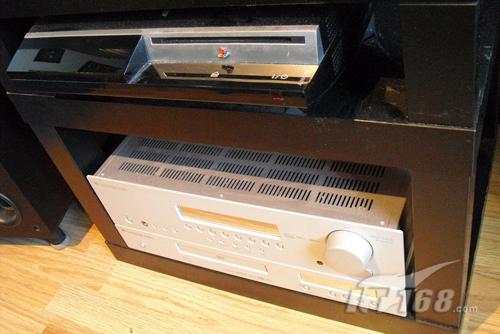

盡管生活并不富裕,但東哥還是將所有的積蓄花在影音器材身上,而且為了用最少的錢購買到最多的器材,所購買的每一件產品都是精挑細選,希望做到最佳搭配。投影機奧圖碼HD65是在淘寶店以6500元購得,720P分辨率雖非當今主流,但是這款產品的顯示性能十分不錯,是當年響當當的型號。再者,以劍橋(Cambridge Audio)DVD86碟機為音源,售價為1550元。音箱是丹麥的Dali Concept系列,同樣是網上購得,價格為10000元整,其中包括以DALI Concept 6落地音箱為前置,搭配書架式的Concept 2環繞音箱,再以Concept CT為中置,加上新購入的Cerwin Vega HD-12SX低音炮,組成一套標準5.1系統。推動這套音箱的是劍橋540R的升級版540R v.2,這是一款相當有份量的功放,東哥買的是港貨二手,2550元購得。此外,還有一款索尼PS3 80GB,這是東哥參加某次設計比賽拿到的獎品,可以實現看藍光碟的愿望。
在介紹東哥對“蝸室”進行擴散、吸音以及反射處理之前,我們先來看看東哥這間房。這是一個名副其實的“蝸室”,真的很小,僅剛剛容納得下兩個人,床邊離投影幕也就是一米左右的位置,阿東說平時主要是他一個人自己欣賞,他的床就是皇帝位。說到這里,有一點是需要注意的,那就是由于“皇帝位”離投影幕太近,所以要注意投影幕的安裝高度,適合的做法是幕布完全拉下的時候幕布中心水平線和肉眼視平線夾角在20度多一點,這樣坐在床上才沒有脖子酸,眼發脹的感覺。由于面積實在太小的關系,市場上的標準投影幕都太適合,因此東哥干脆自己動手做了一個,選用的材料就是便宜的白色無紡布(一種攝影棚用的無縫背景布),既省錢,效果也不錯。

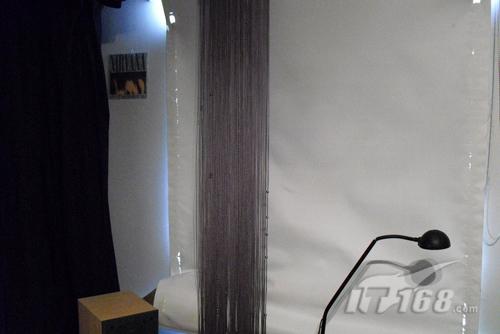

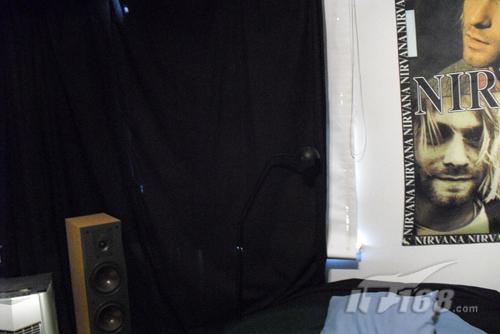

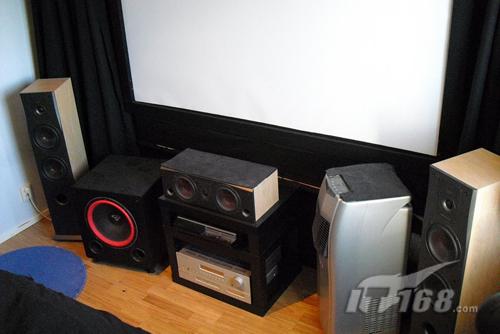

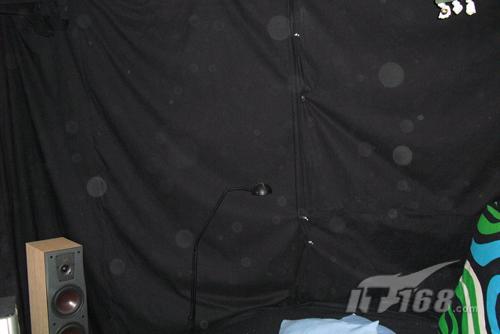

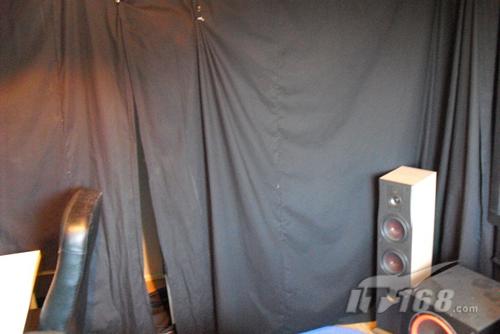

東哥知道玩投影要有一個黑漆漆的環境,但是他的這間房間有一個非常要命的問題,那就是一面側墻有一扇大大的窗口,幾乎占用了墻壁的1/2的面積,所以他不得不在這個窗口前掛上了厚身的卷簾。但是很快東哥就發現,僅僅掛了卷簾還不夠,由于四周墻壁和天花都是純白色,在白天觀看電影對畫面還是有影響,所以他自己 DIY 對全屋進行一個小裝修,在四面墻和天花都掛上黑布,這樣一來即使在白天也可以做到伸手不見五指。最后提一下音箱的擺位,因小房間空間局促關系,音箱的擺位已沒什么可以機動的余地了。按照經典5.1環繞擺位示范,左右主音箱距離拉開2.8米,音箱開口朝向皇帝位置。低音炮放在右側,主音箱和低音炮離開墻壁保持0.5米左右。側環繞音箱床邊兩側,安裝位置是高于耳朵30公分左右。



通常來說,做擴散處理,空間面積比較大針對的主要是墻角,頂角,成90度的夾角,而對于像10平方米的小空間,盡可能的擴散,這些處理不嫌多,對聲音的改善和提高只會有正面的效果。事實證明,使用的擴散材料越多,就越能感覺到唱片中其錄音場所空間感的規模與闊大,延伸自然又松融飄逸的高頻表現,音樂中的細節表現也能得以大大增加。深知這個原理的東哥在兩側墻面、音箱后墻面、聆聽位置的后墻面上盡量做擴散處理。其實,對于擴散處理,最簡單有效的擴散方式就是去買二次余數擴散板,它可以讓聲波均勻擴散,并讓人享受到更好的空間感,而且聲音會比較平衡。但是由于東哥這間小居實在太蝸牛了,如果買一些二次余數擴散板擺在那里,那就連睡的地方都沒有,而且預算也是一個問題。

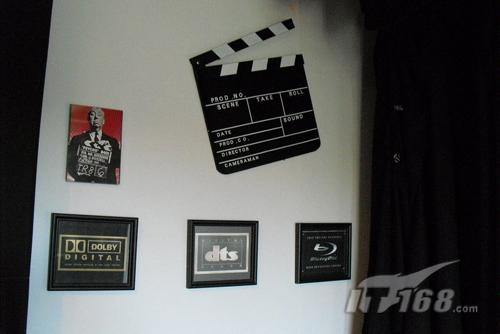

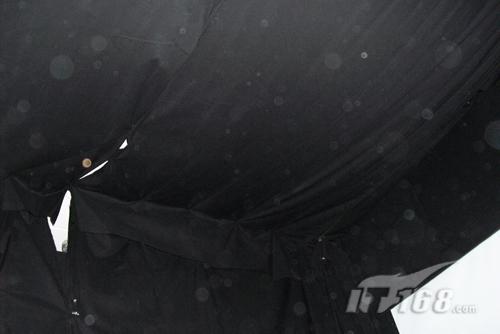

既然不能買現成的,那唯有自己想方法做,因為并不是只有二次余數擴散板有擴散聲波的效果,任何的斜面、凸面或圓弧都會有擴散聲波的效果。東歌首先通過搭配各種的造型以達到擴散聲波的要求,他在四周的墻壁掛滿了大大小小的實木畫框,這些畫框大小不一,厚度不同,雖然沒有二次余數擴散板的完美效果,但是還是起到一定的擴散作用。再次,家具也是房間中最自然的擴散體,但擺放要講究技巧,即擺放書本和CD碟的架子要高低起伏、錯落有致,這樣有益于增加反射面,從而增強陳列家具的擴散作用。最后也是最能針對小空間的做法,在天花和四周掛起了黑布,這些黑布的作用在之前已經介紹過,但令人意想不到的是掛上這些黑布后,中高頻得到了很好的提升,聽起來更加悅耳,特別是天花墜落的黑布起到的作用更強。


假如在聽音室只是做了單一的、全面的“擴散”處理,卻沒有對應的“吸音”與“吸收”相配合,那么,中高頻以上的表現會特別的優秀——高頻延伸格外突出,聲音飄逸活生,動感十足。但美中不足的是由于中低頻駐波所帶來的“嗡嗡”聲響,把整個音樂的氣氛都給破壞掉了;同時,音樂缺少溫暖感,平衡沉穩的感覺不夠,這對小空間要求也特別高了。所以,做擴散措施的同時不要忘了做好吸音工作。許多人都說,吸音很簡單,例如掛窗簾吸音,墻上掛毯等等。這種吸音不是沒效,但只針對高頻,中高頻,對低頻沒有任何作用。像東哥這樣的蝸室存在的是低頻過多,低頻混響時間過長的問題,針對低頻的吸收,必須有比較大(指體積)的吸音體。

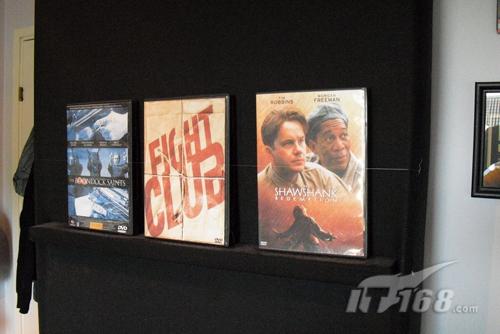

東哥的方法是采用一些“木箱體”來對聲音進行“吸收”的,在圖片中我們可以看到后墻掛著兩個貼著碟報的碩大木框體,此外在門邊也有一個用黑絨布包裹的木箱,這些都是東哥親手所做的“木箱體”,里面塞滿了吸音綿,然后一左一右放置后墻上以及門邊,成為了一個超低成本DIY而成的低頻陷阱。另外,東哥的床上用品(被單、枕頭等)都是很好地吸音材料。


奧圖碼HD65投影機

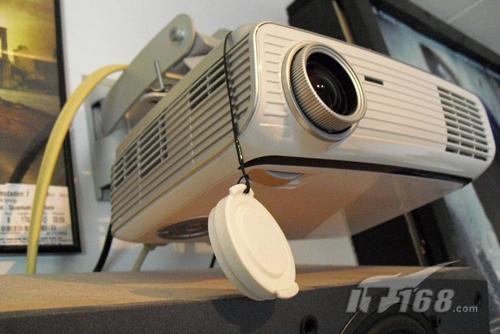

奧圖碼HD65是720級的產品,因為非主流分辨率,所以價格也降下來,非常適合預算不多的燒。雖然是兩年前的產品,但是HD65技術含量是相當高的,搭載了德州儀器0.62寸DMD芯片,分辨率為1280x720,完整兼容HDTV720P訊號,對比為4000:1,而且采用了 ColorVividTM影像色彩技術,讓顏色更顯逼真自然;同時內建多組Gamma-table與奧圖碼獨家第三代TrueVividTM影像調整技術,讓影像更為細膩、色彩更加精確。而且亮度高達1600流明的HD65投影機,搭配獨家ImageAITM智能動態影像處理,再增強亮場景的畫面明亮度與暗場景的細節表現,不再因高亮度而犧牲暗部層次表現及輪廓面貌。

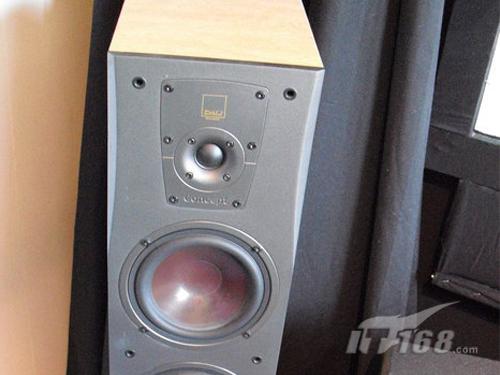

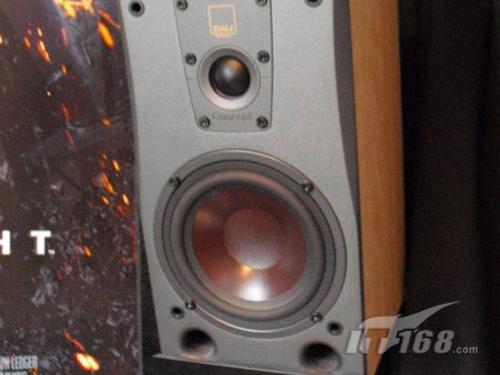

主音箱Concept 6為兩音路三單體落地型低音反射式喇叭,使用1寸半編織軟半球高音、兩個6.5寸輕量紙質錐盆單體,并在高音單體周圍出作一個類似短號角的設計,讓聲波的傳遞與擴散更均勻,并在前障板上方左右兩側削出窄面設計,看來是要減少高音單體面板周圍的繞射與營造良好的音場表現所做的用心,整體聲音聽來就是低頻最足、中頻其次、高頻適量,相當耐聽。

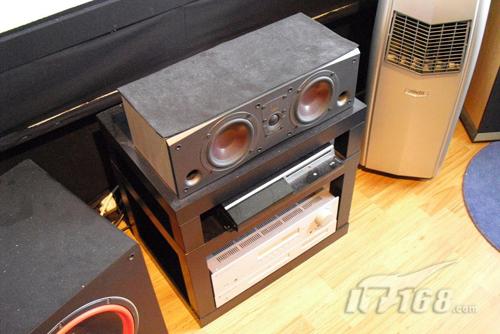

另外,中置音箱Concept CT采用1只1寸編織軟半球高音和2只5寸輕量紙質錐盆低音,頻率響應為72Hz-22.5KHz,靈敏度為91dB,比較溫暖平實,比較有韻味而耐聽。整套音箱搭配起來,聲音不厚不薄,音色溫暖甜綿,中頻段具有飽滿密實的質感,聲場定位相當出眾,聽多聲道音樂各頻段比較均衡,人聲又很好。低音炮是 Cerwin Vega(史云威格)的HD-12SX,這個來自美國的小子,特點是高速度和低失真,低頻清晰快速,具有一定層次感。

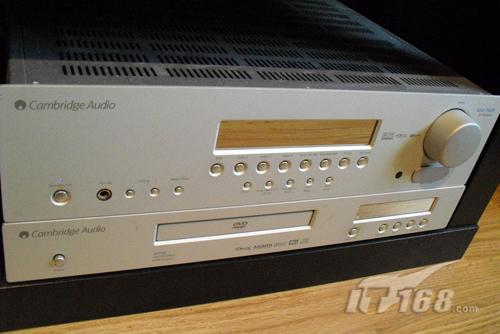

其它方面,540R v.2同樣是支持杜比數碼、第二代杜比邏輯環繞聲、 MPEG 多聲道、 DTS 數碼環繞、 DTS-ES、AAC 和多種virtualizer以及PCM(脈沖編碼調制)增強算法,如HDCD、DTS Ne6 、Logic 7 和SRS CircleSurround I/II 等。接口方面,540R v.2除了擁有6.1模擬音頻輸入/輸出各1組,另外有2組色差視頻輸入,1組色差視頻輸出端,其他的諸如同軸、光纖的輸入輸出,模擬兩聲道音頻輸入輸出,復合視頻、S視頻的輸入輸出之外,相比舊版還增加了一個同軸輸入接口和一個多房間音樂系統輸出口,這令到其使用起來更加靈活。
平價中的王者,Cambridge Audio DVD86碟機搭配索尼PS3 80GB
一代經典名機劍橋DVD89的小弟DVD86,自出道以來一直被大哥的光彩所掩蓋,其實跟DVD89相比,DVD86僅僅是少了一個DVI輸出,少了 SACD/DVDAUDIO的音頻解碼。但是它一樣具備DVD89支持HDMI/色差倍線至1080I的超強倍線能力,同樣具備DVD89不同于普通 DVD的表現,出來的效果非常平實,畫面邊緣平滑流暢,顏色自然穩定,非常養眼。外觀上,DVD86與DVD89同樣是薄薄的鋁合金面板、薄薄的機身厚度,均采用銀灰色表面涂裝,十分有檔次。在音頻上,DVD86除了少了SACD/DVDAUDIO的音頻解碼,依舊是繼承了劍橋一貫的HIFI本質。另外,DVD86還具有色差,S端子、普通視頻端子,HDMI視頻輸出各一組,六聲道模擬輸出,兩聲道模擬輸出,同軸,光纖數字輸出各一組,應該說應有盡有了。

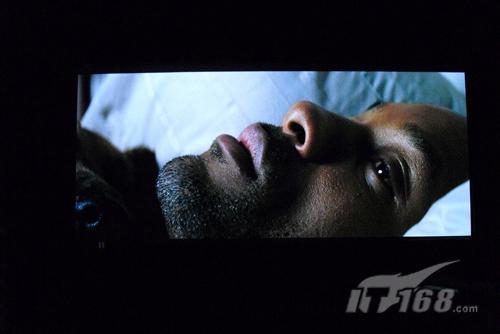

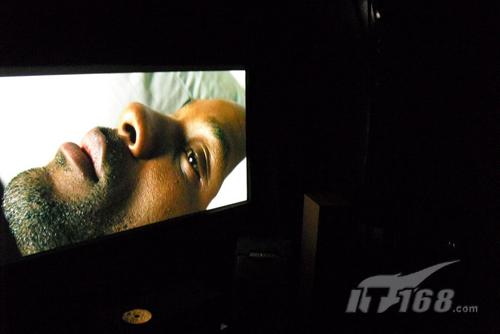

與大哥DVD89一樣,DVD86的畫質同樣表現優秀,明顯高于此價位帶的平均水準。搭配奧圖碼HD65,畫面的信噪比很高,通透且層次豐富,明銳度適中,暗部與高光部分的細節都還原得很好。其色彩表現趨向于追求自然,同時又有較為飽和度和色彩純度,但并不顯得過分濃艷,讓人眼前一亮的同時,也非常適合進行長時間觀看,對于具有懷舊風格畫質的電影場景表現相當出色,黑色部分深沉凝重而又不缺乏細節。對于色彩鮮亮、對比強烈的畫面,視覺沖擊力也絲毫沒有欠缺感。

索尼PS3 80GB版是豪華版,首與40GB版本不同,全新80GB版本的主機除了內置硬盤升容為原來2倍以外,還改用了全新開發的六軸手柄,采用DUALSHOCK 3震動,單手柄限定版中捆綁游戲軟件《GT5 Prologue Spec3》。不過PS3對應80GB硬盤只賣不送。性能方面,PS3 80GB和另外的版本沒有什么區別,一樣采用“Slot Loading”插入式光驅,對應BD藍光、DVD Video、CD Audio、SACD等多種盤片格式,并支持網絡下載硬盤播放。配備有HDMI、復合AV、光纖音頻輸出端子接口,而且HDMI接口為1.3版本,可以享受到最高級的1080P高清畫面。音效部份,支持Dollby 5.1聲道環繞音效、DTS、線性 PCM 7.1以及其它音訊格式。
方案總結:
這是一個非常小的空間,而且空間比例也不太好,但是主人公卻能很巧妙地進行布局,從而令音畫達到較為完美的效果,這是非常難得的。器材方面也是搭配得當,雖然并非全是次世代產品,但都是一些有實力的家伙。視頻方面,720級的HD65融合奧圖碼獨特色彩調校與德州儀器DLP高效影像動力,讓真實色彩恣意呈現,呈現亮麗沉穩的畫質,滿足現對于高畫質大尺寸家庭劇院的體驗渴望。搭配上DVD86碟機播放,呈現出最沈穩的黑及深度的景深感,讓所有暗部細節分明,菲林感十足,展露獨特風采。即使是最難表現的人物膚色及金屬光澤與質感,都能完美真實呈現眼簾。
音質方面,Dali CONCEPT系列音箱的氣勢與規模感都很好,而且容易推。在劍橋Azur 540R v.2版功放推動下,音箱的環繞定位和效果都不錯,反應比較迅速,低頻下潛深,動態大,高頻清晰,明亮。DALI CONCEPT系列音箱的出色表現在聽交響樂時尤其讓人感動,在聽貝多芬第5號交響曲,它能讓你聽到豐富細致又波瀾壯闊的指揮功力,奮力再生出強烈如海浪波動的厚重弦樂群,細致綿密的一大片共鳴非常令人動容,強烈的澎湃張力讓人又感受到貝多芬偉大的器配功力,隨著音樂行進,聽完第一樂章就深感心情舒暢,胸口還因為腦啡帶來的愉悅而微微起伏著。
