近年來，液晶電視顯示技術飛速發展，而作為LCD顯示的核心技術之一的背光源技術也得到了很大發展。自2004年第一臺以LED為背光源（發光二極管Light Emitting Diode）電視誕生至今，LED電視已經實現了由實驗室概念化產品向消費化商品的轉變。LED電視憑借超薄、環保節能、高清畫質、色彩豐富、可靠性高等技術優勢成為市場關注的焦點。

    目前，市場上銷售的LED電視依據光源入射位置的不同分為直下式和側入式兩大類。直下式是將LED排列于液晶面板背光模塊下方；側入式背光模塊是將點狀光源設置在經過特殊設計的光板側邊作為背光源。但是，對于這兩種不同的入射方式哪種更優，各方多有爭執，冷靜檢視這些現象，不難發現，這一方面反映出大家熱切關心LED電視當下的發展現狀，也暴露出有關直下式與側入式LED電視的技術優勢存在一定的模糊性，有必要加以認識和檢驗。

    以下是國家廣播電視產品質量監督檢驗中心（下稱三所）對送樣的三星側入式LED電視和其直下式LED電視進行了與背光相關測試，測試指標主要主要包括亮度、色度參數等，幫助大家進一步了解LED電視的性能狀況及構造。測試基本狀況：

    ① 依據標準：SJ/T 11348-2006數字電視平板顯示器測量方法

    SJ/T 11343-2006數字電視液晶顯示器通用規范

    GB XXXXX-XXXX《平板電視能效限定值及能效等級》（報批稿）

    ② 測試樣品：三星側入式、直下式LED電視產品各一臺

    ③ 測試項目：亮度、亮度均勻性、對比度、色域覆蓋率、能效指數、整機消耗功率

    ④ 測試環境條件：為保證測試的準確性，與亮度、色度絕對值有關的測試均在暗室（雜散光照度≤1lx）中進行。其他測試均按照設備及設備說明書及相關標準所規定的使用條件進行。

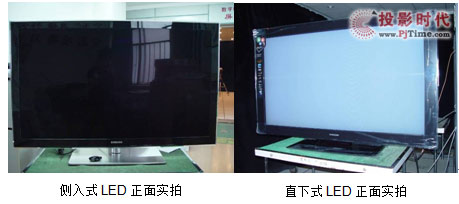

測試樣機外觀實拍：

    從外觀來看，三星送檢的兩款LED電視均采用窄邊框、超薄設計，通過節約空間實現環保性的最大化。側入式LED的產品厚度僅為22.9mm，而直下式LED的產品厚度為112.7mm，在LED產品陣營中均屬“超級薄”一列。

測試狀態調整：

    需將所測產品恢復為出廠狀態/缺醒狀態，以保證測試過程中彩電產品各項性能的基本狀態，保證數據的真實性；另外，在測試產品能效指數過程中先進行產品的極限八灰度狀態的調整，目的在于保證產品在能效指數測試過程中處于一個最佳的使用狀態，以便反應準確的能耗狀況。

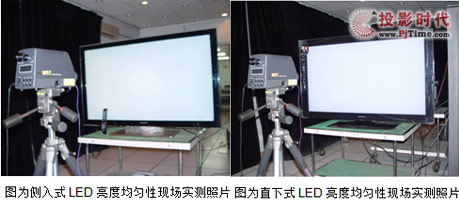

剝繭第一層：亮度均勻性

    高亮度在視覺上容易引起視疲勞。側入式LED和直下式LED在亮度均勻性方面二者差距甚微，側入式LED亮度均勻性為79.4%，直下式LED的亮度均勻性為81.5%，根據國家相關技術規范的要求，該項指標應≥75%。

剝繭第二層：色域覆蓋率

    色域覆蓋率決定了產品的色彩還原能力，也是直接影響畫面效果的重要指標，一般數值范圍越大，能夠表現的顏色就越豐富，色彩的還原能力就越強，也就越接近于自然色，對視力保護有重要作用。

    由于側入式LED與直下式LED的背光源入射位置存在差異，對色彩覆蓋率也有一定的影響。通過測試發現，側入式LED的色域覆蓋率為41.8％，直下式LED電視的色域覆蓋率為40.5%。在三原色的測試中，三星側入式LED的紅色的飽和度和純正度都很高，綠色則具有很好的通透性，藍色的色彩純度很高，在色彩觀感方面優于直下式LED產品。

剝繭第三層：對比度

    對比度是液晶顯示技術的弱項，液晶電視的背光源是持續發光的，而液晶面板也不可能完全阻隔光線，因此要實現全黑的畫面非常困難。在這一點上，三星側入式LED的控制性非常出色，黑色部分的深度非常到位，黑白反差強烈，黑色部分層次結構豐富，能夠很好的渲染強烈的畫面沖擊效果和細節層次紋理。

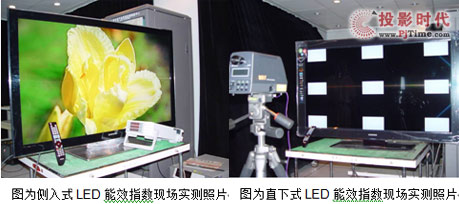

剝繭第四層：能效指數

    經過測算，三星側入式LED為一級能效，耗電量不大；而直下式LED的能效指數為二級能效，相對來說稍為耗電。這主要是由于側入式產品的開機功耗遠遠低于直下式產品，三星側入式LED的開機功耗僅為186.5W，而直下式LED的開機功耗高達304W。從節能、環保角度來看，側入式LED更為符合社會需求，更應得到大力的推廣。

剝繭第五層：整機消耗功率

    測試發現，側入式LED的整機消耗功率僅為193W，而直下式LED的整機消耗功率為304W。可以說，三星側入式LED電視的能耗遠低于其直下式LED產品，在節能方面的效果明顯，對家庭消費者而言，更為適合。

開蓋

    采用側入式背光源的三星LED電視的厚度僅為29.9mm，采用直下式背光源的三星LED電視的厚度為112.7mm。側入式LED電視的產品厚度有效降低，更將有效控制產品的包裝材料的使用量，更將在運輸過程中有效節約空間，從節能減排這一社會任務角度來看是很好的體現。

【綜述：】

    根據三星送檢的兩款LED電視進行的相關測試結果，總結歸納了以下特點：

    一、 LED電視在節能、色彩及穩定性和壽命等性能上相比CCFL背光源液晶電視有了很明顯的提升；

    二、 側入式LED電視由于構造的不同，厚度小于直下式LED背光源產品；

    三、 測試中，對于能效相關的指標，側入式有一定優勢，而畫面色彩表現、亮度均勻性、對比度三個參數，直下式與側入式LED電視指標水平略有不同，但整體差異不大；

    四、 消費者購買產品時若更多的考慮節能、超薄因素，側入式更能迎合消費者需求。
