內部元件曝光

    接下來就讓我們一起來看下播樂NMP-SE高清播放機的內部構架，首先我們從拆機開始。

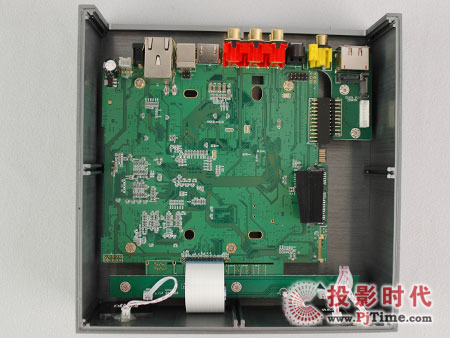

播樂 NMP-SE高清播放機 內部拆卸

    播樂NMP-SE高清播放機的拆卸還是比較簡單的，首先從機器的底部開始，除去機器的硬盤槽就能看到機器的主版。

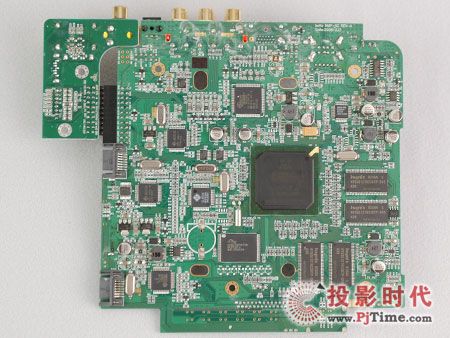

播樂 NMP-SE高清播放機 主板正面

    機器內部采用的是無鉛電子元件。

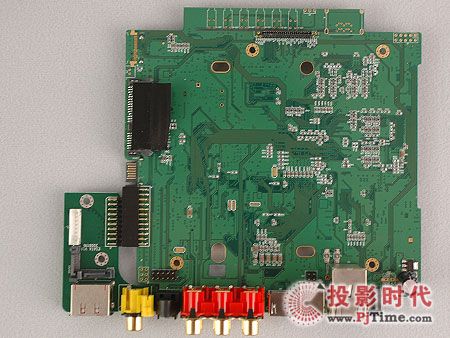

播樂 NMP-SE高清播放機 主板背面

    機器接口都采用了鍍金接頭，主版背面元件的焊接點也比較飽滿，由于機器采用了純金屬外殼，所以部分部件上還采用了絕緣材質隔離，防止靜電干擾。

播樂 NMP-SE高清播放機 8635處理芯片

    播樂NMP-SE高清播放機的處理器上佩戴“豆腐”了，翻開機器主板我們的一位評測工程師開玩笑的說道。不過這款機器在處理器的散熱上所采用的方式還的確很特殊，通過散熱“豆腐”與金屬機身直接接觸散熱，效果非常明顯。

播樂 NMP-SE高清播放機 內部芯片

    播樂NMP-SE高清播放機采用了Silicon Image公司研發的HDMI1.3版處理芯片以及飛索公司提供的16位256MB閃存。

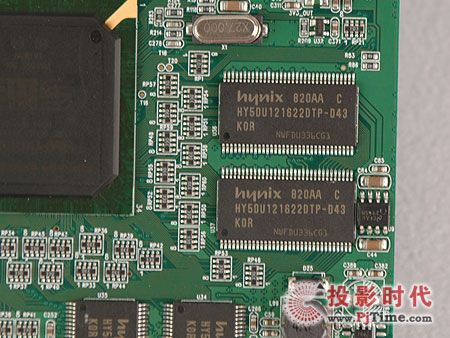

播樂 NMP-SE高清播放機 內存設置

    在內存上播樂NMP-SE高清播放機采用了4顆現代芯片顆粒，總大小為256MB。

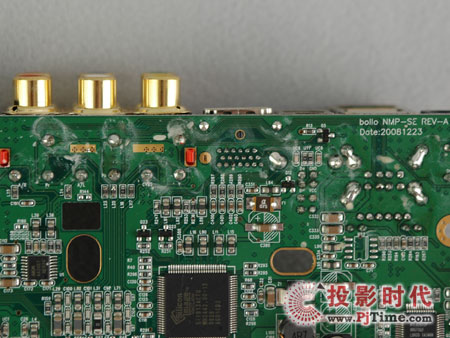

播樂 NMP-SE高清播放機 主板焊接

    前面我們介紹到了這款機器的主板焊接點都是比較飽滿的，我們再自信的觀察焊接點的細節，發現在主板上遺留下了部分焊接時產生的痕跡，這點還是需要注意下，雖然不會影響使用性能，但如果要真正把品牌做大還是需要從細節開始。
