浙江大華DLP大屏幕拼接顯示系統

　　得益于國內基礎設施建設的投資的增長，以及相應信息化集成化更高的管理的要求，2008年，大屏幕顯示市場的發展十分樂觀。對于整個大屏幕行業系統來講，廠家開始從過去單一的只解決顯示問題，面向全面的解決方案。更確切的說是向前端、后端等集成方向靠近。

    面向全方位發展的廠商漸漸增多，他們有的既是光機的制造商，又是控制系統，還包括一些信號傳輸設備的制造商和終端顯示單元的制造商，并且還是自有品牌的集成解決方案的供貨商。可以做到干涉或是參與到整屏的控制和調整，如亮度、一致性的特征控制和調整，而不是傳統的、單純的信號調用的調整，并且可以更深入到圖像質量的控制，從而有利于提高系統的整體性能，也令自身在行業中更具競爭力。

　　在08年底的時候，我們在此為大家介紹2008年最具有代表性的大屏幕顯示產品，讓我們一起來看看這些人氣產品究竟有些什么過人之處吧！

　　浙江大華DLP大屏幕拼接顯示系統以系統工程、信息工程、自動化控制等理論為指導，將DLP顯示技術及設備、投影墻拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術等融合為一體，使整套系統成為一個具有高亮度、高清晰度、高智能化控制、操作方法先進的大屏幕顯示系統，與監控系統、指揮調度系統、網絡通訊系統等子系統集成，形成一套功能完善、技術先進的信息顯示及管理控制平臺。通過DLP大屏幕投影顯示系統，能夠實現對網絡信息和計算機信息、監控視頻圖像等相關資訊進行實時顯示、監控和智能化管理。

    大屏幕投影顯示系統的建設提升了指揮中心（或監控中心）裝備水平，有利于各種應急事件的及時觀察、調度、處理，滿足指揮中心指揮、調度、決策的功能需求，順應指揮中心（或監控中心）管理工作 “現代化、信息化、智能化” 的發展要求。

設備構成			數量
1	背投拼接墻	背投單元	M行X N列
		單元底座	N套
2	圖像拼接處理器		1臺
3	大屏控制管理軟件		1套
4	大屏控制計算機		1臺
5	矩陣設備（視頻、 RGB）		各1臺
6	工程線纜
7	用戶接入設備：網絡工作站、攝像機、DVD、筆記本電腦等。

    背投拼接墻(由M行*N列的投影單元組成)、組合裝置和屏幕

    大華的專用背投顯示系統可以實現多個投影單元裝置的“無縫”圖像顯示，創造出一個連續不斷的顯示墻。特殊的設計提高了高質量信息顯示所需要的物理性能。

    ■信號接入設備( 視頻矩陣、RGB矩陣等)

    ■用戶接入設備(網絡工作站、攝影機、DVD、筆記本電腦等）

    大多數控制室顯示系統都需要具有顯示來自各種信號源的內容的功能，常常要同時顯示多個輸入。大華投影單元和圖像拼接控制器可以提供廣泛的輸入能力，能滿足任何控制室應用的苛刻要求。

    ■圖像拼接控制器

    顯示墻系統通常用于將多個顯示裝置或顯示器的顯示結合在一起，創造出一個高分辨率的顯示墻，以便同步顯示來自多個信號源的圖像，可以在顯示墻上的任何地方靈活地顯示圖像。大華DH-DS2000CON系列圖像拼接控制器可以提供這種功能。專用的內部軟件和硬件可以讓拼接顯示墻像超高分辨率的桌面顯示器一樣顯示圖像。在這個桌面式的畫面內，軟件應用、外部視頻、外部電腦輸出和客戶監視器可以在任何地方得以顯示，大小隨意。可以在顯示墻上進行控制，也可以通過聯網的客戶進行控制。

    ■  拼接顯示墻系統控制軟件

    無論顯示墻是只有很少的投影顯示裝置，還是有很多顯示裝置，大華DH-DS2000CON圖像拼接控制器都可以提供足夠的功能，以便顯示您需要看到的所有信息。借助于大屏幕顯示系統管理軟件----Vision DWCS（Vision Digital Wall Control System），可以將來自多個信號源的高分辨率的圖像和視頻顯示成任意的尺寸，顯示在任何地方。它是功能性和簡便性的最佳組合。

博睿聯創 Brillview-LCD液晶拼接幕墻

　　平板拼接顯示技術將是下一代拼接顯示系統的主流應用技術。液晶顯示技術經多年發展， 已在平板拼接顯示領域占據重要地位。 拼接幕墻超輕、超薄、長壽命、低維護成本、低功耗、無輻射、高清晰，優點突出而備受注目。

  　Brillview-LCD 液晶拼接顯示幕墻是專為工程應用設計的專業化終端顯示設備，它以 DID 液晶顯示屏為基本顯示單元，集最新的液晶顯示技術和博睿特有的純硬件高速實時拼接控制技術于一身，所有的輸入信號可以自由的顯示在顯示墻窗口中，全面支持圖像的跨屏、漫游、畫中畫、疊加、縮放等高端顯示功能。控制器為顯示屏量身定做，專機專用，能最大限度的發揮顯示單元的效能。

    博睿聯創 Brillview-LCD 液晶拼接顯示系統是以純硬件構架，不使用電腦處理畫面，不基于 Windows 操作系統運行， 而是一個專業的圖像顯示系統。作為純硬件系統， Brillview-LCD 能夠長時間穩定工作，基本不需要設備維護。

    Brillview-LCD 液晶顯示系統為以 DID 液晶顯示屏位顯示單元。 DID 液晶為專業液晶顯示屏，一般 PC 液晶亮度為 500cd/m2 ， DID 液晶亮度為 800/m2 。DID液晶的對比度可以達到 1000 ： 1 或者 1500 ：1 是普通PC液晶的兩倍，是一般背投的三倍。DID液晶的視角一般大于 170 度。

    Brillview-LCD 液晶拼接顯示系統以硬件拼接為基礎，能夠顯示多個動態信號，做到圖像的單屏 6 分割、圖像的拉伸、跨屏、疊加、漫游， 用戶可以自由設定多個畫面的顯示效果，在一塊屏幕上可以顯示 6 個復合視頻畫面，極大豐富了顯示內容，能給用戶最大的自由設計空間，提供震撼的顯示效果。

　　高清晰度、高亮度、高色域

    清晰度、亮度、色彩飽和度是液晶的三個重要性能指標，博睿拼接幕墻采用具有自主知識產權的數字信號處理技術和拼接處理引擎，結合最新技術的DID液晶屏，具有高清晰度、高亮度、高色域的特點。

　　超薄窄邊設計

    液晶由于使用背光燈管作為發光源，其邊緣一般較寬，46英寸普通液晶屏其邊柜寬度超過30mm，如果用于拼接，那么拼接縫隙至少達60mm，影響視覺效果。博睿拼接幕墻采用DID液晶屏和博睿獨有的專利拼接技術，其獨特的窄邊設計，使其邊緣只有不到11mm，用于拼接不影響視覺效果。

　　任意選擇拼接方式，能適應各種使用場所

    博睿LCD拼接幕墻，除了拼接數量任意選擇外（行(m) X 列(n)），屏的大小亦有多種選擇，滿足不同使用場所的需要。

　　可無限拼接

    一般拼接幕墻由于技術限制，拼接臺數受限。博睿LCD拼接幕墻采用最新的嵌入式硬件拼接技術，拼接單元數理論上可以達到無限多單元。

　　強大的拼接顯示組合功能

     博睿液晶拼接幕墻可以根據不同用戶、不同使用環境的要求進行個性化設計，可以選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫游、圖像疊加、圖像拉伸等功能。

　　先進的屏幕自動調整功能

    針對液晶拼接幕墻使用的液晶單元中液晶屏及驅動電路可能出現的離散性問題，博睿的液晶拼接幕墻使用了自主研發的先進的幕墻系數（亮度、對比度、色度、白平衡）自動調校功能，從而保證了整幅拼接屏幕的色彩一致性和亮度的均勻性。

　　綠色環保健康

    與傳統的背投式（包括CRT背投、LCD背投和DLP等）拼接幕墻相比，LCD液晶拼接幕墻發熱量小、無輻射、無閃爍、不傷眼、不含有害物質（如鉛、汞、鎘和六價鉻等），是新一代的環保健康拼接幕墻，在歐美一些發達國家， LCD拼接幕墻已取代傳統的背投式拼接幕墻成為主流。

　　穩定運行壽命超長，維護成本低

     液晶顯示技術是目前最優異的平板顯示技術之一，尤其是博睿拼接幕墻使用的 DID 液晶屏，其燈管具有超過 50000 小時的使用壽命且長時間工作后圖像穩定沒任何變化。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低 。

　　美觀的外型設計

     博睿的LCD拼接幕墻屏體厚度僅12cm(46寸)，可以選用立柜和壁掛兩種安裝方式，適應不同使用場所的應用要求。幕墻機柜采用全鋼結構，堅固牢靠；拼接屏掛入式安裝，簡單方便；再加上實木裝飾外面框，整體結構緊湊大方、節省空間。

EXV DMVision H系列高清投影單元

　　EXV推出的DMVision H 系列大屏幕投影顯示單元是專門針對超高清晰度的顯示要求所設計的產品。采用系統模塊化設計、光學調節技術將最新的信號處理、圖像處理、數字色彩控制等數字信號處理技術、機械系統設計、專利的屏幕技術、專業無縫的拼接技術相結合。

    EXV DMVision H系列大屏幕投影顯示單元分辨率為1400x1050，采用先進的第三代高可靠的雙燈DLP技術，設備不會出現燒壞現象，365天×24小時長期連續使用不會對投影機產生任何損壞，對大屏幕拼接墻的顯示效果沒有任何影響。EXV DMVision H具有的雙層光學設計技術和水平散熱處理能使DLP大屏幕顯示系統從安裝調試完后的數年都能保持相同的顯示效果，達到同樣的清晰度、分辨率和銳度。

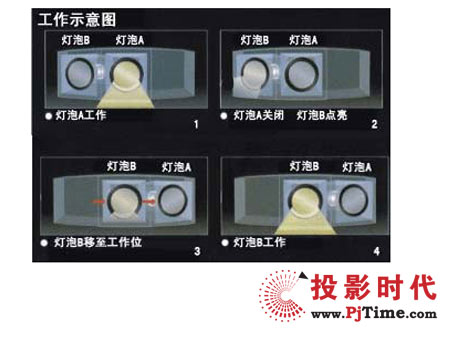

雙燈技術工作示意圖

    DMVision H快速燈泡更換功能可最大程度地縮短燈光燈泡故障時間。當燈泡發生故障不能照明時，備用燈泡會立即開始發光并移動至工作位，免去了更換設備部件后的大部分調試工作，用戶在10秒鐘左右即可通過新更換的燈泡看到同周邊亮度均勻的圖像。另外DMVision H內部數據反饋自動校正功能可以使得整個拼接顯示系統在長期使用后仍保持畫面色彩一致，無需人工調整，降低了長期運行的成本。

    EXV DMVision H是SXGA+芯片的DLP產品，采用了TI公司最新開發的0.9英寸120 DDR DMD，其壽命可達到10萬小時以上。另外EXV DMVision H 系列大屏幕投影顯示單元采用高物理分辨率的光學引擎，可以顯示細膩、精致的超高分辨率信號，如GIS、GPS 矢量地圖，高分辨率航拍圖片，高分辨率電力 SCADA 圖形等。

技術參數：

型號	R50HU/R50HT	R60HU/R60HT		R62HU/R62HT		R67HU/R67HT		R84HU/R84HT
	V50HU/V50HT	V60HU/V60HT		V62HU/V62HT		V67HU/V67HT		V84HU/V84HT
分辨率：	SXGA + （1400x1050）
尺寸(MM)：	1000X750	1200X900		1240x930		1360X1020		1700X1275
厚度(MM)：	標準型：580 超薄型：380	標準型：700 超薄型：480		標準型：720 超薄型：500		標準型：770 超薄型：510		標準型：970 超薄型：640
機芯亮度：	1800ANSI流明
亮度均勻性：	大于95%
對比度：	2000：1 (R系列) / 2200：1 (V系列)
光源：	UHP燈泡
光源壽命：	8000-10000小時
屏幕類型：	復合玻璃幕
拼接縫：	物理拼縫小于0.5mm，光學拼縫小于1.0mm
顯示色彩：	支持256，64K，16M及真彩色等多種顏色模式
信號接口：	1路模擬RGB接口、1路視頻信號接口、1路DVI接口
視頻接口：	包括PAL，NTSC及SECAM在內的全制式信號
控制信號輸入/輸出	RS422A DB9針串接，RS232A
工作溫度：	0℃ - 40℃（最佳工作溫度：18℃ - 26℃）
工作濕度：	10% - 90%，無凝露
單元功率：	200W
總耗電量：	約6000VA
工作電壓：	AC220V ± 5%/50Hz
平均無故障時間：	MTBF：大于30,000小時
投影引擎整體壽命：	大于100,000小時

三菱LED顯示屏IDT6 BP

　　三菱 IDT6 BP是一款戶外租賃用產品，它是真正的6mm像素間距產品，擁有4000∶1的超高對比度和800/960Hz的高刷新頻率。眾所周知，對廣電行業應用而言，刷新率的高低對攝像機的動作至關重要，400Hz刷新率的普通LED屏幕根本無法滿足某些特定的節目錄制需求，IDT6 BP的高刷新率則完全不會使錄制圖像時出現閃爍或拖尾現象，可滿足最嚴格的節目錄制要求。另外，這款產品還具備超大可視范圍，水平/垂直視角均達到160度，為同類產品中最大的。

    IDT6 BP優勢在于： 高對比度， 圖像品質優越， 安裝簡易和無可比擬的可靠性。

    Diamond Vision模塊化LED顯示屏的設計滿足了租賃行業的需求，快捷簡便的安裝降低了成本，再加上三菱產品一貫擁有的世界一流的圖像品質和絕對的可靠性，使消費者從中獲益匪淺。

巴可LED顯示屏OLite 612

巴可LED顯示屏OLite 612

    全新 OLite 612 擁有 12 毫米像素間距和 6000 尼特增強亮度光輸出。其創新燈罩設計，極大地改善顯示屏黑度（尤其是白晝環境）。 OLite 612 還擁有增強亮度，極大地改善對比度。

    OLite 612 適合于室內戶外使用，獨具增強亮度和高對比度，實為租賃公司（主營戶外業務）的首選。OLite 510 具有更高分辨率并配備更短燈罩，因此更適合主營室內業務的租賃公司。

    OLite 是適合創意應用和標準 IMAG（圖像放大）的首款 LED 箱體，每個箱體可分解成單個小模塊，支持任何尺寸、任何形狀的創意顯示設計。

    OLite 融合室內戶外用途、傳統顯示和創意應用，是目前市場上功能最強大的 LED 顯示系統。強大功能為您帶來前所未有的投資回報，可在室內戶外各種應用和配置中使用 OLite。

    SMD 技術支持寬視角和上佳均勻性，即使超短視距依然如此。還有高對比度、高分辨率、上佳色深和均勻性（15 位處理能力）和 IP65 級保護，您將發現，OLIte 代表 LED 突破性顯示技術。

創凱電子CK4M系列邊緣融合控制器

    創凱電子 CK4M 系列邊緣融合控制器是專業的高端圖形處理設備，專為大屏幕投影無縫拼接系統而設計，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

    CK4M 系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。融合器可以支持多路不同的信號輸入，支持N*M的無縫拼接顯示，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加的等功能。

    CK4M  系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

    CK4M  系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要預先自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為固定的1024×768/60Hz的VGA格式輸出

    CK4M  系列拼接器，采用純硬件設計，不需要操作系統支持，上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。

    CK4M系統連接圖

特點介紹

一、自生成融合帶

    CK4M根據無縫拼接和顯示的特性， 自生成融合所需要的重復數據帶， 在不同投影顯示單元之間構筑融合所需要的疊加重復顯示區域。根據產品的特性，融合帶的寬度范圍為128、256、512、1024個像素點可選。當支持M×N融合時，融合帶最大寬度為256像素；

二、融合帶處理

    融合邊帶處理功能主要實現數字光學拼縫消融，CK4M內置多種伽馬漸變曲線模式，同時也支持用戶自定義模式， 用戶可以根據自主的需求，在256級范圍內進行調整。

三、自動色彩均衡

    自動色彩均衡功能可消除投影設備間的顏色和亮度差異，保證投出的大畫面色彩均一、亮度一致。

四、先進的純硬件設計架構

    與基于計算機的融合處理器方案不同，CK4M系列采用了純全硬件信號處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

五、窗口控制

    實現窗口的畫外畫平鋪，疊加，漫游，透視,縮放，任意移動等功能。

六、高清晰底圖顯示

    融合機可以實現高清晰背景底圖顯示（需要預定），支持底圖輸出時，融合機輸出分辨率只能固定為：1024×768；

七、支持超過分辨率文檔高清顯示

    融合機器支持對2048×768、3072×768的超過分辨率文檔點對點無損顯示；


主要技術指標

型號系列		CK4MXXYY
輸入信號	VGA信號	4路VGA信號，最高支持到1920×1200
	視頻信號	4路復合視頻信號輸入 ，支持N制和PAL制，可定做S-video和ypbr等分量信號的 輸入。
輸出信號（固定其中之一）		VGA（15pin D-SUB）, XGA（1024×768@60Hz）1400*1050@60Hz  1280*1024;1920*1080;
操作方式		標準RS232端口（隨機提供系統控制調試軟件），遙控器
融合帶寬度		1×N橫向融合：128、256、512、1024不同像素點可選；
		M×N融合：128像素點
顯示單元組合		1×N橫向拼接融合，M×N內的任意拼接融合。
系統控制軟件		隨機配送
功耗		15W/路
供電		180-240VAC, 50Hz
工作溫度		0-40攝氏度
工作濕度		15-85%
機箱規格		4U標準機箱
機箱尺寸		431×264×530（mm）
重量		大約20KG

偉景行邊緣融合幾何校正處理器FreeShaper

　　在專業大屏幕顯示方面， 偉景行最早引入多通道無縫大屏幕顯示技術。它能為用戶提供邊緣融合器、多通道數字播放系統、高性能圖形計算機等專利技術和產品，而且具備多年系統設計、系統集成等專業服務經驗，應用范圍覆蓋虛擬現實及仿真、展覽展示、數字電影、監控中心、媒體與會展、會議及教育等多個行業細分市場，在專業顯示領域處于行業領先地位。

　　偉景行推出的FreeShaper是一款獨立于圖像生成器和圖形計算機的邊緣融合幾何校正處理機，廣泛應用于各類平幕、環幕、球幕、折幕等多通道投影系統集成項目，利用多臺LCD或DLP投影機，組成一個無縫、連續、亮度和色度均勻的投影圖像。

　　FreeShaperTM （部分型號）采用了新一代EdgeGenTM技術，不要求輸入信號具有重合區，這樣普通的Windows應用程序無需處理直接使用多通道無縫投影系統。而且FreeShaperTM 特有的FlashPassTM專利技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

　　FreeShaperTM 采用模塊化設計，通道數可以任意擴展，用戶可以方便地組成2通道以上標準或立體多通道數字顯示系統。

　　無論你需要多通道柱狀環幕、CAVE系統還是球形屏幕，無論你需要顯示的是數字電影、Office文檔還是虛擬現實仿真，偉景行FreeShaperTM 系列邊緣融合器都會幫您拼得天衣無縫，而且預算絕對在您的承受范圍之內。

 任意曲面投影幾何校正技術

    AccuPixelsTM技術支持用戶自定義投射曲面的實際形狀，從而使得圖像中的每個像素都能被投射到正確的位置，從而精確控制畫面的視覺效果。

 更好的邊緣融合技術

    FreeEdgeTM專利技術允許用戶對投影重合區的圖像進行RGB獨立的亮度控制以及伽瑪校正，徹底消除亮帶，獲得最佳的圖像融合效果。

 “零延遲”同步處理能力

    采用偉景行FlashPassTM專利處理技術，使得信號處理達到幾乎“零”延遲的性能，特別適合專業的虛擬仿真應用。

 模塊化設計，配置靈活

    FreeShaperTM采用模塊化設計，通道數可以任意擴展，用戶可以根據實際顯示通道數靈活配置和升級，方便地組成任意通道的標準或立體數字顯示系統，提高系統投資的效率。

3D perception 融合帶生成控制器

3D perception 融合帶生成控制器 CompactUTM Megawall

    CompactUTM Megawall是最新的融合帶生成控制器，使用此控制器可以輕易的構建高分辨率的實時無縫大屏幕顯示系統，此控制器支持平面幕，柱面幕和球面幕。

    由于多通道投影系統的每臺投影機是互相獨立的，兩個投影機所投出的畫面之間會有縫隙。雖然經過調整這個縫隙可忽略不計，但對專業用戶來說，這個縫也不能接受。為了解決這個問題，就需要用專業的邊緣融合機來對多路輸出進行處理，從而最終生成一個完整無縫的多通道拼接圖像。

    無縫的圖像是通過融合多臺投影機的影機圖像從而獲得更大尺寸和更高分辨率的圖像，每個Megawall支持：

    ■ 4通道非重疊的圖像輸入　　　　　　 　　　■ 4通道非重疊的圖像輸出
    ■ 產生圖像之間的重疊區域　　　　　　　　　■ 邊緣融合
    ■ 幾何校正

　　圖像與圖像之間的融合需要有融合帶，融合帶之間的圖像信息是重疊的，一般的計算機輸出不能產生重疊區域，通過Megawall處理器就能產生融合帶，并對融合帶進行實時處理，產生一幅無縫完整圖像，如下圖所示：

典型的應用場合如下：

    ■ 過程控制無縫大屏幕顯示系統　　　　　　　　■ 指揮控制顯示系統
    ■ 會議室無縫顯示系統　　　　　　　　　　　　■ 展覽和場所的無縫顯示系

技術指標如下：

輸入信號：	信號格式：模擬RGB或DVI-D（RGBHV、RGBS、RGSB） 信號接口：DVI-1
輸出信號：	信號格式：模擬RGB或DVI-D（RGBHV） （每通道10比特） 信號接口：DVI-I
處理延遲：	50us-12ms（典型為250線期）
非線性變形：	全數字采樣圖像重組
邊緣融合：	全方向數字式
色彩平衡：	數字式
原色校正：	3×3矩陣式原色校正
數碼放大延遲：	50us-12ms
重量：	12KG
尺寸：	19寸4U的機箱
電源功率：	350w

豐信達FXD多屏拼接處理器

    豐信達FXD多屏拼接處理器支持強大的多畫面圖像處理與顯示能力。一個顯示單元可支持多達 32 路視頻信號、8路 RGB 信號同時顯示。所有信號可按窗口方式任意大小、任意位置顯示。可自由移動、任意縮放、任意疊加顯示。當一個顯示單元同時顯示32路視頻信號時，其每路視頻顯示速度仍可達到30fps。因此，在一些特定的應用場合，由 FXD 顯示墻控制器配合大尺寸顯示設備，可為用戶提供更低的投資成本、真正無縫多畫面圖像顯示、更出色的整屏均勻性與一致性、更低的耗材與維護成本、更高的系統穩定性。



    豐信達FXD多屏拼接處理器支持多臺顯示設備拼接的跨屏、高分辨率、疊加顯示

    FXD 顯示墻控制器 的優越性能使它能夠驅動多達52個顯示設備成一個 M*N 的高分辨率單一邏輯顯示屏， 該邏輯屏的總分辨率等于所有顯示設備單元分辨率的總和。并且具有overlap功能，可生成公共像素，配合投影單元做邊緣融合或對大尺寸DLP進行像素調整。 在整個拼接屏上， 各種活動視頻、 RGB 信號和來自網絡的計算機桌面和窗口等各種類型的圖像信號可在高分辨率單一邏輯屏上以窗口方式任意大小、任意位置顯示，并可以自由移動、任意縮放、任意疊加顯示 ，投影機之間不再有邊界阻隔。

    豐信達FXD多屏拼接處理器具有強大的信號處理能力

    FXD 顯示墻控制器 可選配支持多達 32 路 RGB 信號、 160 路視頻信號、 4 路網絡信號同時開窗顯示，支持任意位置、任意大小開窗、任意跨屏開窗、任意共屏、疊加開窗，各顯示窗口可任意放大縮小。支持全制式視頻信號輸入。兼容 PAL\NTSC\SECAM 制式。支持網絡多網段抓屏，遵循 TCP/IP 協議，支持 IEEE802.3u 快速以太網標準和 IEEE802.3 以太網標準。千兆網口，使網絡信號處理速度更快。

    高可靠性

    良好的散熱設計 ： FXD 顯示墻控制器 配置有專用冷卻系統， 系統可對風扇進行主動式轉速控制和故障探測；通過專業的機箱氣流通路設計，有效控制機箱內溫度穩定，確保系統穩定運行。系統具有自動電源故障報警、自動風扇故障報警、溫度感應報警等功能。

    靈活的控制功能

    支持遠程控制： 支持本地控制，同時也支持遠程控制。提供網絡訪問和遠程控制功能，任何與 FXD 顯示墻控制器聯網的計算機都可以通過網絡傳輸指令作為遠程控制臺或控制 PC 使用，利用它的鍵盤和鼠標就能夠對投影墻進行實時遠程控制，大大增強了系統控制的靈活性

    系統擴展能力

    采用開放式結構設計，基于標準工業計算機結構，便于系統軟、硬件升級， 擴展性能非常靈活。其處理器可選 Intel Dual Xeon 系列，內存可擴展為 8GB，主板含有多條64-bit 66Mhz PCI-X總線， 具有強大的擴充能力。

華控多通道數字圖像校正融合機VIP系列

　　華控多通道融合機是國內第一家具有自主知識產權及多項專利的邊緣融合圖像處理器產品，是北京華控軟件技術有限公司無縫融合業務中的核心產品，可以對多通道投影圖像進行多窗口圖像拼接控制，邊帶（公共像素）生成、軍用仿真級的幾何校正、自動色彩校正、邊緣融合等處理，用于構建視景仿真及指揮控制投影顯示等方面無縫、連續、均勻的整體畫面，具有大視場、高臨場感的視覺效果，完美實現大視場顯示的應用。目前，華控系列產品已經廣泛服務于軍民各大行業。

　　華控VIP100以及最新研制的第二代融合處理機VIP200系列，支持M*N多層拼接，是構建超大畫面超高分辨率的最新一代融合處理產品。目前以成功實施2*6融合拼接，2*4融合拼接等多個項目。

    功能特點：

     單像素幾何校正：校正精度為0.1像素，任意屏幕均無變形失真，跨幅文字清晰無錯位
     自動色彩平衡：自動色彩平衡，省力省心，色彩失真低于2％，肉眼無法分辨
     無痕邊緣融合：圖像融合效果非常完美
     小時級系統調試：主要參數均自動調整，典型系統數小時安裝調試即達完美效果
     兼容各種投影機：廣泛適用于各種檔次、各種品牌的投影機

    應用：

     工程顯示：指揮監控；科研仿真；工業控制。
     訓練模擬：飛行模擬；艦船模擬；車輛模擬。
     商用娛樂：環幕電影；廣告展示；大型游戲。
