本產品集多通道無縫拼接\邊緣融合\融合區生成\幾何校正\RGB信號采集為一體化的邊緣融合處理器。具有操作簡單，自主知識產權，系統搭建調試簡單。可以代替國外此系列的同類產品。

    FOUR D  UNIVERSE 9300是內置邊緣融合和幾何校正功能，支持多路視頻信號在多通道上無縫顯示的拼接處理器。和傳統的拼接控制器不同，F(xiàn)OUR D  UNIVERSE 9300不僅僅支持平面多通道無縫拼接，還支持曲面乃至任意曲面的多通道無縫拼接。單體設備就可控制三通道投影系統的無縫邊緣融合的視頻播放，客戶可以隨時把企業的展示廳搬到需要的地方并在超大屏幕上展示自己企業風采！

    FOUR D  UNIVERSE 9300是應倍受關注的可視化工程和高清數字媒體影象展示高分辨率大視野立體場景的需要研發出可以對多種信號處理如VGA，AVI，MPEG， RM ，DVD的視頻信號進行邊緣融合幾何矯正處理播放的媒體播放設備，并支持WINDOWS桌面系統在多通道上無縫顯示任意開窗口。設備時時融合區的生成，并時時羽化矯正視頻信號，直接在多通道投影設備上播放，把多種高端技術方便的應用集成到一個設備上可以提供在鍵盤鼠標上方便對處理信號的隨時調整。更加貼近客戶需求和使用，使無縫拼接技術大眾推廣應用成為可能。

    FOUR D  UNIVERSE 9300不僅能夠輸入多路視頻、RGA或DVI信號，還可以通過網絡輸入多路計算機桌面信號，這樣遠程的信號也被方便地顯示在大屏幕上，這進一步拓展了系統的監控能力。

    特點：

      1、單臺設備可以支持三通道的輸出
      2、Windows多窗口顯示,可以開視頻,WORD,PPT等應用窗口
      3、實現真正的大視野，高沉浸的畫面顯示
      4、支持DVD、VGA外部信號的輸入，并顯示連續無縫環形畫面
      5、系統實時羽化數據內容，一體化產品不用外接邊帶生成和播放設備節約使用成本
      6、本土化服務，快捷方便的調試使用使高端技術簡單化應用
      7、遠端網絡信號訪問
      8、數字伽瑪校正色平衡

    技術指標：

      1、最高支持4路VGA信號輸入
      2、3路VGA輸出
      3、分辨率1024*768單屏幕信號
      4、功率500W，電壓220V
      5、19寸工業機箱外型尺寸（177mm×483mm×452mm）

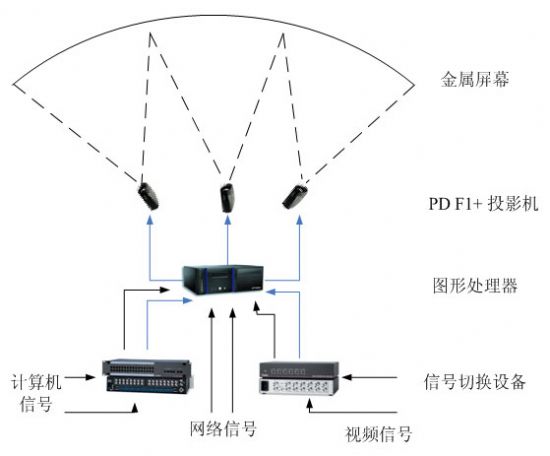

    系統連接示意圖

FOUR D  UNIVERSE 9300程序使用說明

    FOUR D  UNIVERSE 9300將VGA信號（圖像）進行幾何扭曲和邊緣融合的處理器。SwitchWiindow?最多支持3通道的環幕投影系統，信號支持1024*768分辨率。

    啟動FOUR D  UNIVERSE 9300程序之后，需要配置程序參數，如下對話框顯示：

讀信號：初始化采集卡，讀取VGA信號；

    柱幕單通道弧度：環幕系統一個通道所代表的環幕的弧度，以360度代表整個圓柱；

    通道個數：環幕通道數目；

    融合帶，每個通道圖像的分辨率是1024*768，如果是2通道系統，有一個融合帶，如果是3通道系統，有2個融合帶；

    第一個融合帶寬度：設定1.2投影機之間融合帶融合的像素?cái)?shù)目；

    第一個融合帶寬度：設定2.3投影機之間融合帶融合的像素?cái)?shù)目；

    邊緣融合：是否有邊緣融合；

    圓柱型環幕：是否是圓柱型環幕系統；

    融合過度帶參數，調整融合效果；

    Gamma值：調整融合的Gamma值，一般1.8-2.2之間；

    調整a值：調整偏移系數，0.5表示左右一致， a取值0-1；

    第一、二、三通道投影機參數，設定投影機的實際位置。我們定義圓柱型環幕的半徑是1，每個投影機的投影方向穿過環幕中心或者在圓柱的直徑上，幕的垂直高度是2，幕上沿的垂直坐標是1，幕的下沿的垂直坐標是-1。則每個投影機的位置定義，距幕水平距離是投影機在投影方向上到幕的水平距離，距幕垂直距離是指投影機在垂直方向距離幕中心的距離。

    只有準確定義環幕參數和投影機參數，才能達到好的曲面糾正效果。

    單擊空格鍵顯示/隱藏參數設定窗口。參數自動保存，關掉參數設置窗口同時退出程序。

    ESC鍵退出程序。
