并非炒作，100/120Hz刷新頻率技術分析

    一直以來，液晶電視最大的不足就是在動態畫面顯示上的拖尾和模糊現象，在顯示高速畫面時，普遍存在殘影、拖尾現象，所以喜歡收看體育頻道、喜歡看快速刺激大片的朋友都不是很滿意液晶的效果。而為了驅除這個詬病，廠家都一直在尋求技術突破，在想方設法提升液晶電視的動態顯示效果。我們都知道，動態圖像要好，最常見的處理技術就是縮短液晶的響應時間，盡量將響應時間提升至4ms、2ms甚至1ms。而近段時間，100Hz或者120Hz的液晶電視被各大廠家廣泛宣傳，頻頻見于各大媒體，賣場里面我們也可以時常聽見“刷新頻率高了，動態清晰度也就高了”的推銷說辭。那100/120Hz刷新頻率的液晶電視?究竟是行之有效還是糊弄炒作?我們不妨來分析一下。

    (一)

    對于液晶電視拖尾現象，盡管業內一直在不斷改善，但仍然長期沒有什么質的飛躍，根本原因是因為液晶的工作原理所致。液晶電視依靠液晶板里的液晶體的轉動控制光線的通過形成圖像，而液晶體的轉動有一個過程，需要一個反應時間，所以在表現運動畫面時有滯后的現象，就是我們說的拖尾。故此簡略分析一下，拖尾現象原因有三：第一，拖尾現象是響應時間不夠短的問題;第二，拖尾現象是人眼本身的問題;第三，拖尾現象是視頻優化技術不過關的問題。

    國家廣播電視產品質量監督檢驗中心數字電視實驗室主任李劍指出，解決液晶電視的拖尾問題有兩個途徑：一個就是提高液晶分子的響應時間;另一個則是電路處理技術的提升。廠家們現在大力宣傳的100/120Hz刷新頻率的液晶電視就屬于后面一個思路，支持100Hz或120Hz屏幕刷新頻率，這可大幅改善圖像抖動程度，提高圖像穩定性，它在提升液晶電視的動態顯示效果方面確實能起到一定的作用。

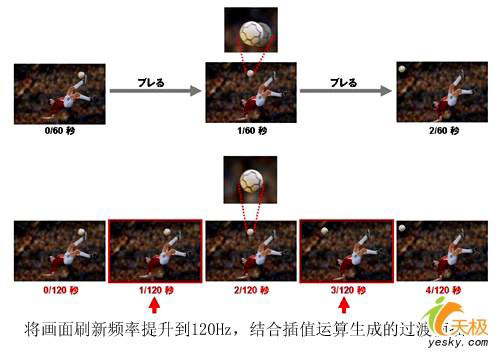

120Hz倍頻插幀技術原理分析

120Hz倍頻插幀技術

    原來，100/120Hz刷新頻率確有效果。那刷新頻率?這究竟又是怎樣一個概念?簡單地說，刷新頻率就是屏幕每秒鐘畫面被刷新的次數，也就是每秒能顯示多少幅圖像，刷新頻率的單位是赫茲(Hz)。你也可以換個角度來理解，看電影時我們看到的其實是一副一副靜止的畫面，根據人眼睛的視覺停留效應，前一副畫面留在大腦中的印象還沒消失，緊接著后一副畫面就跟上來了，而且兩副畫面間的差別很小，一個動作要用很多副畫面來顯示，這樣我們就感覺畫面在動了，這一副一副的更換畫面，就是在刷新，假設一個動作由24張畫面完成，我們看上去就有點像動畫片，而這個動作增加到48張的話，看上去就自然多了，這就是刷新頻率。一般來說，刷新頻率越高越好，圖象就越穩定，對眼睛的影響也越小。

120Hz倍頻插幀技術

    目前，液晶電視的100/120Hz刷新頻率的技術筆者暫時統一稱為插幀倍頻技術，其原理就是采用動態映像系統，在傳統的兩幀圖像之間加插一幀運動補償幀，將普通平板電視的60Hz刷新率提升至120Hz。這樣，運動畫面更加清晰流暢，優于4毫秒響應效果，從而達到清除上一幀圖像的殘影、提高動態清晰度的效果，將影像拖尾降至人眼難以感知的程度。盡管說現階段，多個廠家的多款產品采用類似這種技術的名稱都不一樣，但是都是通過倍幀加速、分幀消影、精幀還原一系列精確運算，將液晶電視顯示信號從原來每秒60幀提升到現在的每秒120幀、240段，有效地解決了液晶電視播放運動畫面時出現的殘影、拖尾等問題，使液晶電視運動畫面更穩、更快、更清晰。當然，不同廠家在技術上還是有差別的。有的廠家在兩幀之間插入的是全黑幀，有的廠家則是插入經過計算生成的新的一幀。一般來說，后者與前者相比，除了能夠達到清除上一幀圖像的殘影之外，還能夠讓物體運動的軌跡更連續，因此，實際觀看的感覺拖尾現象明顯減輕，動態清晰度大幅度提高

    另外，除了電路的改善，120HZ技術必須建立在專用的屏幕(120HZ專用屏)基礎上才能發揮作用，所謂120HZ專用屏，就是指黑-灰轉換速度非常快的屏。現在的屏主要是50/60HZ，就如同普通的CRT電視機，120HZ屏就如同100HZ機器，需要屏、電路同時支持。現時，120HZ專用屏基本還不是FULLHD的，已應用于量產的主要是一系列WXGA解析度(1366x768)電視面板，包括32英寸、37英寸及42英寸。那大家就會明白為什么東芝目前的只有32寸和42寸上采用頻插幀技術，而47寸卻沒有的主要原因了。

主要廠家120Hz倍頻插幀技術一覽

(三)

    (1)東芝“極光瞬影”技術

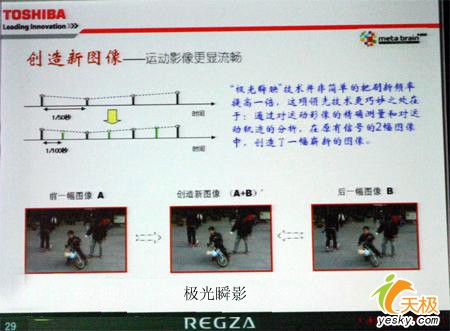

東芝“極光瞬影”技術

東芝“極光瞬影”技術

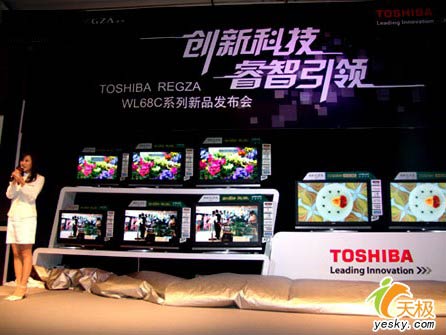

    東芝在2006年11月29日于國內發布RegzaWL68C系列的時候，已經推出了結合PAL100Hz高刷新頻率的“極光瞬影”技術，其就是在原始信號源的50幀圖像之間，插入經過計算生成的新的一幀，將原本中國PAL制式50Hz屏幕刷新率提高一倍達到100Hz，從而將影像拖影降至肉眼難以感知的程度，比較好地改善了動態畫面質量，即使激烈的動態畫面也能清晰表現。PAL100Hz技術針對中國50Hz的信號源研發而成，同時在NTSC支持下也可以自動提供60Hz倍頻到120Hz的功能。

    而在2007年01月09日，在CES展會前的發布會上，東芝又展示了新款Regza“睿智”液晶電視，其主要是對“極光瞬映”進行了改進。在NTSC制式下，通過120Hz刷新率的“極光瞬映”技術結合“ClearFrame”黑屏插入技術，在相鄰兩幀畫面之間通過插入黑色畫面從而消除液晶固有的拖影現象。由于頻繁的黑屏插入容易帶來閃爍感和屏幕亮度的顯著降低，因此RegzaLX177系列的“ClearFrame”技術在啟用黑屏插入的同時會對畫面內容進行分析，通過反轉Gamma曲線(InverseGamma)確保關鍵過渡畫面不會丟失，在改善響應速度的同時能夠避免亮度的顯著降低。

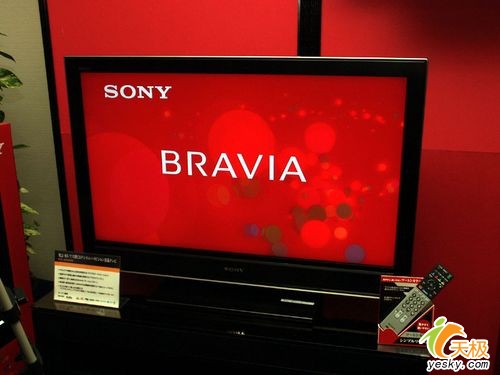

索尼Motion flow120Hz幀插入技術

(2)索尼Motionflow120Hz幀插入技術

    對于120Hz倍頻插幀技術，索尼稱之為Motionflow。它同樣是通過將每秒鐘圖像刷新的頻率加倍，在正常畫面中間插入過渡幀來減弱液晶分子的穩態(Hold-type)效應，從而使回放動態畫面更為清晰流暢。

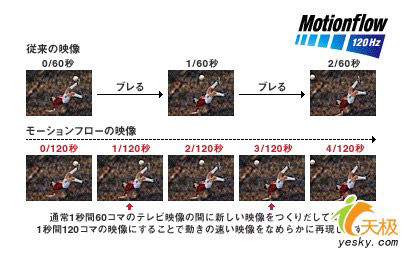

索尼Motionflow 120Hz幀插入技術

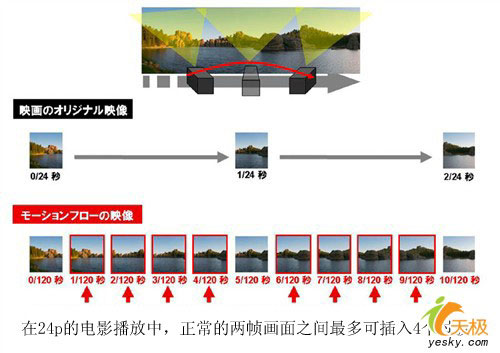

    雖然同樣是120Hz刷新率，但索尼BRAVIA的Motionflow在技術方面又有獨到之處。除了支持60Hz的數字信號格式外，還支持24p的電影格式，通過對相鄰兩幀圖像運動方向的判斷，插值運算來生成過渡幀插入從而消除液晶電視在顯示動態畫面時容易出現的拖影，確保更加流暢的動態效果。在24p的電影播放中，正常的兩幀畫面之間最多可插入4個過渡幀。

索尼Motionflow 120Hz幀插入技術

    目前索尼只將120Hz刷新率應用在了1366×768的高清規格產品中，2007年3月28日推出的J5000系列就全面采用了120Hz刷新率。J5000系列的過渡幀插入功能劃分了3個檔位，按照不同的頻率插入過渡幀，檔位越高，插入過渡幀的間隔就越短，最高為1:1，即在每兩幀畫面之間插入一個過渡幀，這對于電視的運算能力是一個嚴峻的考驗。當然，由于過渡幀的插入導致用戶實際看到的畫面比正常情況下要多，并且過渡幀的運算需要耗費時間，有可能導致在某些情況下出現音畫不同步的現象，因此索尼在J5000系列內置的游戲模式中就關閉了幀插入的功能。

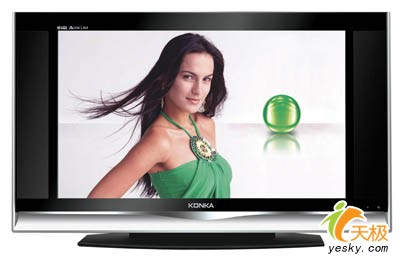

康佳“幀像240”技術

(3)

康佳“幀像240”技術

    康佳“幀像240”技術的基本原理是在刷新頻率為120HZ的屏幕基礎上，搭載以180兆雙倍速處理IC和海量DDR內存為基礎的第七代芯片平臺，通過倍幀加速、分幀消影、精幀還原一系列優化運算，將液晶電視顯示信號從原來每秒60幀提升到120幀、240段，可有效提高畫面穩定性，縮短響應時間，解決了液晶電視普遍存在的閃爍、拖尾問題，從而得到更穩定、更流暢、更逼真的畫質效果。代表機型為20A系列。

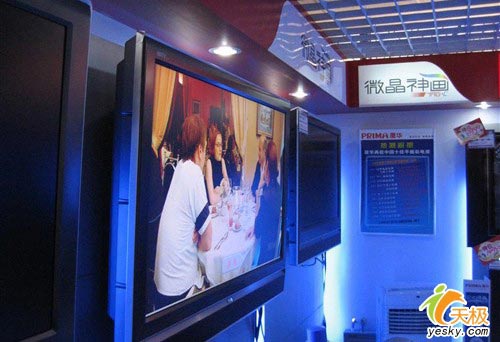

廈華 微晶120Hz技術

(4)廈華微晶120Hz技術

廈華微晶120Hz技術

    廈華的微晶120Hz技術也在傳統的兩幀圖像之間加插一幀運動補償幀，將普通平板電視的60Hz刷新率提升至120Hz，運動畫面徹底清晰流暢。而且廈華還采用特有的微晶雙核六色處理系統，在三原色的基礎上，運用三補色進行加強補償，達到紅、綠、藍、青、黃、紫共六色顯像，畫面飽和度與鮮艷度大大增強，一切影像比較活靈活現。代表機型是R35系列的藍海系列。

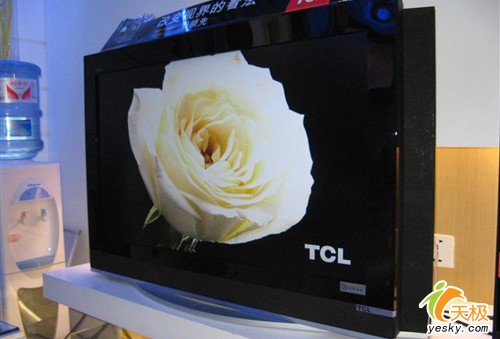

TCL 120Hz倍頻技術

(5)TCL120Hz倍頻技術

TCL120Hz倍頻技術

    TCL直接稱為120Hz倍頻技術，通過芯片的ME/MC(運動預算及運動補償)技術，將液晶面板的場頻由60Hz提升為120Hz，代表型號是L42H61D。能比較有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度。另外，創維也采用了ME/MC算法進行插幀，實現了120Hz倍頻掃描。

    當然，除了以上品牌，還有三星、LG等品牌也在就推出了這類產品，在這里就不一一介紹了。
