模擬綜合應用方案

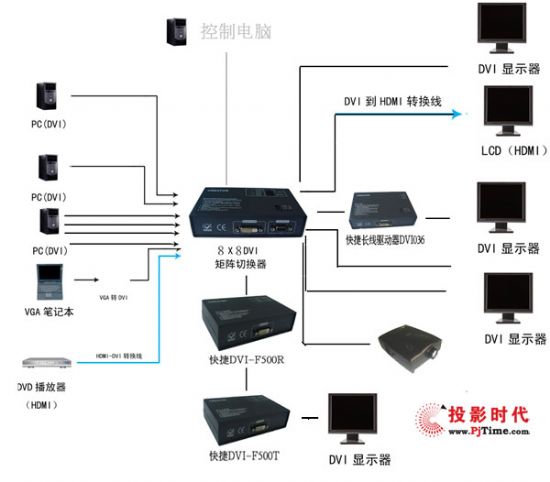

   為了更好的測試Creator矩陣切換產品的綜合性能表現，我們模擬了一個綜合顯示解決方案，該方案以DVI0808數字矩陣為中心，配合DVI長線驅動器和DVI光纖傳輸器，可以實現一個完整的應用，為了讓用戶更好的說明該綜合測試，我們簡單的畫了一個系統示意圖，如下：

    在該方案中，中心DVI矩陣和各種信號源位于大樓機房?jī)?nèi)，其他終端顯示位于不同的樓層中。輸入的信號有VAG、DVI、以及HDMI信號，由于我們采用的是DVI信號的矩陣切換器，因此，在信號接入矩陣前先進行了信號的轉換；從矩陣出來后，最多可以有八路輸出，由于DVI信號正常的傳輸距離在7米左右，距離太長，會影響最終的輸出效果，因此，對長距離的輸出端，我們有選擇的加入了快捷DVI-F500R/T光纖收放器，它可以使信號的有效傳輸距離最大擴大到500米，而對于不是十分遠的傳輸端，中間加入了--快捷長線驅動器DVI036，該產品最大轉輸距離為40米，因此對于在40米內的而超過DVI正常傳輸距離的傳輸端DVI036都可以適用；而對于沒有超出DVI信號正常傳輸距離的傳輸端則可以直接與輸出設備相連接。另外，矩陣切換器信號輸入輸出切換控制則是通過RS-232利用電腦主機進行控制。

    本綜合測試中，我們包含了具有HDMI輸出接口DVD播放機、筆記本電腦、PC機等常用信號源設備，顯示設備包含了投影機、液晶顯示器、液晶電視等設備，基本上涵蓋了目前AV工程的常用需求。從該綜合測試中，我們感覺Creator信號設備使用簡單、操作容易、信號穩定、畫面表現效果非常出色。
