開始分解 三菱高清投影機LVP-HC5000內部構造

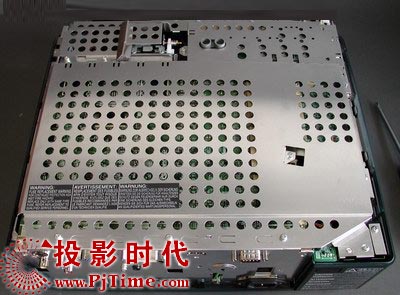

    打開投影機的外面白色盒子，我們看到一個巨大的金屬保護屏，在這個保護屏下是LVP-HC5000的電路血液循環系統——主板。

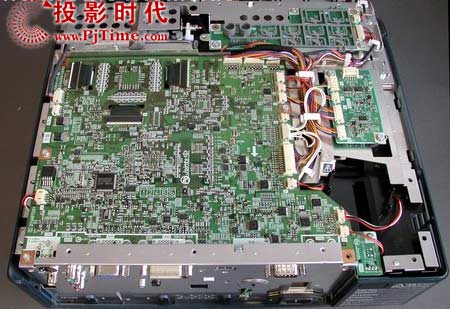

三菱高清投影機LVP-HC5000 主板電路

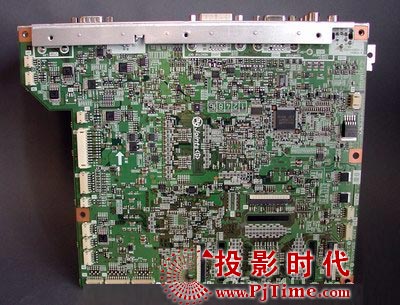

將主板電路掉過頭來看看

mandatory Pixelworks芯片

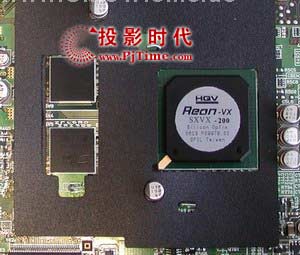

三菱LVP-HC5000投影機配載了美國Silicon Optix公司最新開發的HQV技術的Reon VX芯片

    HQV(Hollwood Quality Video)意思即是能達到好萊塢(影院)質量的視頻影像，我們稱主力奸萊塢精美色彩轉換技術。HQV其實算不上是新技術，只是在影像產品中以前一直應用得不多，隨著近年高清的迅猛發展，HQV技術才被慢慢重視，其功能非常強大，能夠以像素點為單位，進行高精度逐行轉換和畫面降噪處理，倍頻輸出1080P信號，其效果明顯超過DCDi，以前都只使用在專業視頻器材中。現在一些高端的視頻器材也出現了HQV的身影，比如我最近關注的天龍碟機DVD-2930，三菱投影機HC5000，它們都有使用HQV技術。

    HQV可以類比于在多聲道音頻技木中的THX影院標準，不過HQV只是技術授權而不是標準的認證罷了。目前，HQV技術芯片主要由美國Silicon Optix公司開發生產。HC5000采用的是Silicon Optix公司最新開發的HQV技術的Reon VX芯片，可實現10位高精度的IP轉換和降噪等處理，在信號處理、色彩校止等各方面都接近子好萊塢標準畫面。

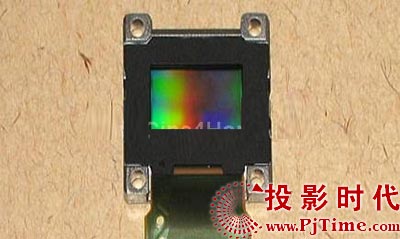

三菱LVP-HC5000投影機 采用無機配向膜C2FINE技術的D6-HTPS芯片

    愛普生D6第六代液晶面板的優勢不僅僅只是在分辨率的提高，更重要的一點是工藝上比以前的液晶面板有了很大提高。液晶顯示技術最大的難點之一點就是對比度難以提高，原因是光線照射到液晶格時，即使是全導通的情況下，仍然會有光線透射出來，這也是液晶顯示黑色不夠深沉的原因之一。D6液晶面板采用了C2 Fine(Crystal Clear Fine，全透明清晰)技術，配向膜中采用了無機材料，呈垂直方向?qū)盈B排列于玻璃底板，使傳統的“Normaly White”模式改變力“NormalY Black”，也就是說，在不通電的情況下，液晶分子垂直排列于玻璃底板上，阻斷光線的通過，使影像在表現黑暗位時避免了因透光而出現的灰暗和細節的損失。C2 Fine技術不僅使液晶的對比度得到大幅提高，而且其使用壽命也比前幾代產品延長了3-4倍。
