VISTA SPYDER 342 軟邊拼接控制器是一個支持多輸入、多顯示的控制設備，提供靈活的數字/模擬輸入和輸出選項、強大的軟件功能，可在一個寬屏的、通道之間邊緣融合的投影設置中以窗口方式顯示一系列輸入信號源窗口，并且還能夠提供多種顯示效果，比如Alpha邊緣融合、色度鍵控和次序控制。每個控制器最多支持8個可完全定義的輸入或輸出，并且還支持標準的DVI A/D輸出，可直接尋址任何兼容DVI格式的數字投影機，每一輸出可建立直至UXGA(1600x1200像素)的高速連接。機身可置于標準的19英寸機架內，可滿足支持多窗口顯示的，且以無縫融合寬屏信號為背景的多畫面顯示顯示應用要求。

主要功能介紹：

1)、4個信號輸入

    根據要求，VISTA SPYDER 342 可配置為4個信號源輸入，信號源可為SVHS、模擬RGB、SDI和DVI。每個輸入均可在全分辨下被處理。對于多屏安裝，每個信號源輸入安裝使用的屏幕的數量被復制。

    而且VISTA SPYDER 342 的每一個輸入通道都可以進行多路輸入選擇，可以選擇三個信號輸入方式（可以同時插入三個輸入信號模塊：視頻、VGA、DVI），并可以進行信號切換，這樣整個控制器的輸入實際最多可以擴充到15個通道，可以任意選擇其中的四路作為信號顯示。

2)、2個通道輸出

    每個VISTA SPYDER 342具有2個標準的DVI A/D輸出，可支持任何顯示終端。對于每個輸出通道，分辨率最高可支持UXGA(1600x1200)。

3)、高級的效果控制

• 視窗控制：可以像素精度定義視窗的位置和大小，由此來顯示窗口的輸入。水平和垂直尺寸均可單獨調整。
• 數字放大：在每一視窗內，均可對圖像進行所需的縮放。
• Alpha融合：允許對所選的信號輸入轉變?yōu)橥该鞯寞B加。融合率可由用戶自己定義。
• 色鍵控制：選擇色度鍵和色值以產生奇特形狀的重疊。
• 邊緣融合：內置的邊緣融合功能和羽化特性可產生光滑的全景重疊。

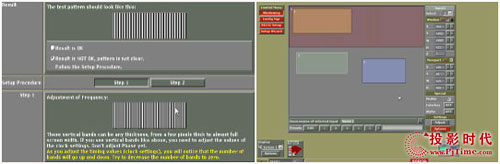

• 直觀的軟件界面 ：在融合拼接正式安裝時，內置的測試圖案將使得投影機和重疊圖像的調整達到每一像素的精確度。

    另外，整個軟邊無縫拼接顯示墻上的信號源窗口，可通過使用SPYDER控制軟件，以鼠標托拽操作的方式進行大小和位置的布局設置，并且可以把理想的布局方式保存下來，以備日后調用。用戶可以直觀地以圖形方式來選擇、縮放和移動特定的信號源窗口，使用起來非常方便。每個信號源窗口的屬性設置都是獨立的。每個窗口都能自由縮放到全屏大小。特別是動態視頻信號在縮放時，不會產生黑屏現象。每個信號源以窗口方式顯示。窗口的大小和位置都可任意改變。

    將控制電腦的網絡接口和SPYDER控制器上端的網絡口連接，打開控制器電源后，就可執行相應的設置和操作工作了。當然，用戶的信號源如果較多時，可以通過增加RGB矩陣和視頻矩陣來解決。

4）、直觀的軟件界面

    帶有指導的安裝菜單，可清晰地顯示配線示意圖，使得vista的硬件安裝變得非常直觀和簡便。

    在融合拼接正式安裝時，內置的測試圖案將使得投影機和重疊圖像的調整達到每一像素的精確度。

    另外，整個軟邊無縫拼接顯示墻上的信號源窗口，可通過使用Vista Systems控制軟件，以鼠標托拽操作的方式進行大小和位置的布局設置，并且可以把理想的布局方式保存下來（目前可保存10個），以備日后調用。用戶可以直觀地以圖形方式來選擇、縮放和移動特定的信號源窗口，使用起來非常方便。每個信號源窗口的屬性設置都是獨立的。每個窗口都能自由縮放到全屏大小。特別是動態視頻信號在縮放時，不會產生黑屏現象。

軟邊融合效果示意圖

    整張畫面的顯示將使您畫面完全沒有割裂的感覺，整幅畫面沒有任何接縫，完全保證畫面的統一和數據的完美顯示，不會遺漏和丟失任何數據。
