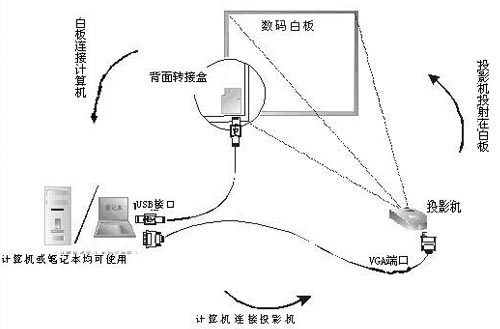

如上示意圖，數碼白板通過USB線與計算機進行連接，USB線除進行數據傳輸外，并從電腦輸出一個5V電壓供白板工作使用。計算機通過VGA線與投影機連接，投影機把圖象投射到數碼白板上，其中數碼白板與投影機沒有直接的聯(lián)系，投影機只是起到投影成像的作用。

注：安裝提示

　　1在臺式機使用中如需顯示器與投影機同時顯示，需添加中控機或分頻顯示設備。如筆記本需同時顯示只須根據筆記本的快捷鍵進行切換即可。在切換時請先確認筆記本具備此項功能。

　　2數碼白板根據使用環(huán)境和使用情況的不同及變化，可以選擇支架安裝方式或壁掛安裝方式進行安裝。

　　3投影機的安裝可根據個人使用情況，選擇吊掛安裝或購買投影機支架等方式進行使用。

☆　　當您根據連接安裝示意圖進行連接安裝后，確認連接安裝無誤請您啟動電腦和投影機，盡可能把投影機與數碼白板的顯示效果調到最佳。當準備就緒后您可以進行下一步操作，軟件安裝操作。
